| MOQ: | 1 इकाई |
| कीमत: | Negotation |
| standard packaging: | लकड़ी के मामले में पैक |
| Delivery period: | 20 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 1000pcs |
विवरण:
अल्ट्रासोनिक प्रसंस्करण एक साइनसोइडल इलेक्ट्रिक दोलन संकेत है जो एक अल्ट्रासोनिक जनरेटर वैकल्पिक वर्तमान को अल्ट्रासोनिक आवृत्ति में परिवर्तित करता है। ट्रांसड्यूसर विद्युत दोलन संकेत को अल्ट्रासोनिक आवृत्ति यांत्रिक कंपन में परिवर्तित करता है। सींग ट्रांसड्यूसर के अनुदैर्ध्य कंपन को बढ़ाता है और इसे टूल हेड तक पहुंचाता है। अल्ट्रासोनिक कंपन करते समय सिर को एक रोटरी गति के साथ जोड़ा जाता है।
विशेष विवरण:
| मद संख्या | क्यूआर-M20A |
| शक्ति | 100W |
| जनक | डिजिटल जनरेटर |
| आवृत्ति | 20KHz |
| वोल्टेज | 220V |
| गति | 3000 आर / मिनट या उससे कम |
| अनुनाद बिंदु आयाम | 10um या अधिक |
| मिलान उपकरण | कार्बाइड अंत मिल सिर -2-end13; डिस्क कटर cut50 |
अल्ट्रासोनिक प्रसंस्करण विशेषताएं:
(1) वाइड प्रोसेसिंग रेंज
ए। यह कड़ी मेहनत वाले धातु, गैर-धातु सामग्री जैसे कठोर स्टील, स्टेनलेस स्टील, टाइटेनियम और इसके मिश्र धातुओं को संसाधित कर सकता है; विशेष रूप से कुछ गैर-प्रवाहकीय गैर-धातु सामग्री जैसे कांच, सिरेमिक, क्वार्ट्ज, सिलिकॉन, एगेट, रत्न, हीरा और विभिन्न अर्धचालकों और जैसे कठोर कठोर धातु सामग्री जैसे कठोर स्टील और हार्ड मिश्र धातु के लिए संसाधित किया जा सकता है, लेकिन कम उत्पादकता ।
ख। गहरी गहरी छिद्रों, पतली दीवारों वाले भागों, पतला छड़, कम कठोरता और जटिल आकृतियों को संसाधित करने और उच्च भागों की आवश्यकता के लिए उपयुक्त;
सी। उच्च परिशुद्धता और कम सतह खुरदरापन जैसे सटीक भागों के सटीक मशीनिंग के लिए उपयुक्त है।
(2) कम काटने बल और कम बिजली की खपत चूंकि अल्ट्रासोनिक मशीनिंग मुख्य रूप से तात्कालिक स्थानीय प्रभाव पर निर्भर करती है, वर्कपीस की सतह पर स्थूल काटने का बल छोटा होता है, और काटने का तनाव और काटने का ताप छोटा होता है।
(3) उच्च वर्कपीस प्रसंस्करण सटीकता और कम सतह खुरदरापन उच्च मशीनिंग सटीकता (0.005 से 0.02 मिमी की आकार सटीकता) और कम सतह खुरदरापन (0.05 से 0.2 का मान) प्राप्त कर सकते हैं, machined सतह पर कोई अवशेष तनाव, जलता है, आदि। , भी
पतली दीवारों वाले, संकीर्ण-भट्ठा और कम कठोरता वाले भागों के प्रसंस्करण के लिए उपयुक्त है।
(4) विभिन्न प्रकार के छिद्रों, गुहाओं और जटिल आकृतियों की मोल्डिंग सतहों को संसाधित करना आसान है।
(5) उपकरण नरम सामग्री के साथ अधिक जटिल आकृतियों में बनाए जा सकते हैं।
(6) अल्ट्रासोनिक प्रसंस्करण उपकरण संरचना आम तौर पर सरल, संचालित करने और बनाए रखने में आसान है।
आवेदन:
अल्ट्रासोनिक ड्रिलिंग मशीन का उपयोग क्रिस्टल, रत्न, अगेती, जेड, कांच के बने पदार्थ, चीनी मिट्टी की चीज़ें और तामचीनी, सिलिकॉन, फेराइट और इतने पर जैसे कुछ उच्च कठोरता सामग्री को ड्रिलिंग और उत्कीर्णन के लिए किया जा सकता है। इस मशीन में एक अल्ट्रासोनिक जनरेटर और एक प्रसंस्करण सिर (ट्रांसड्यूसर, सींग, आदि सहित) शामिल हैं। अल्ट्रासोनिक जनरेटर सर्किट ड्राइंग में दिखाया गया है। यह सर्किट सरल है और इसमें तीन भाग होते हैं: दोलन, धक्का और शक्ति प्रवर्धन।

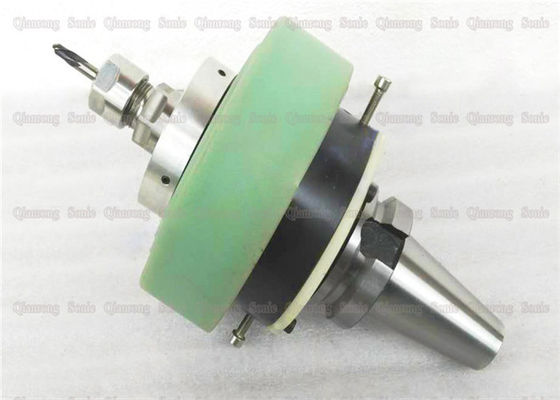

अल्ट्रासोनिक हाई फ्रीक्वेंसी वाइब्रेशन स्पिंडल हाई स्पीड असिस्टेड मशीनिंग
|
|
