| MOQ: | 1 इकाई |
| कीमत: | Negotation |
| standard packaging: | लकड़ी के मामले में पैक |
| Delivery period: | 20 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 1000pcs |
सिद्धांत:
अल्ट्रासोनिक मशीनिंग (यूएसएम) अपघर्षक के माध्यम से अल्ट्रासोनिक कंपन के लिए उपकरण के अंतिम चेहरे का उपयोग करता है
निलंबन में कठिन और भंगुर सामग्री के प्रसंस्करण के लिए एक प्रसंस्करण विधि। अल्ट्रासोनिक प्रसंस्करण अल्ट्रासोनिक प्रभाव और अल्ट्रासोनिक कंपन की कार्रवाई के तहत गर्म पिघल मशीन के यांत्रिक प्रभाव और चमकाने का संयुक्त परिणाम है। अपघर्षक का निरंतर प्रभाव मुख्य है।
प्रसंस्करण के दौरान, उपकरण के सिर और वर्कपीस के बीच एक तरल-अपघर्षक निलंबन जोड़ा जाता है, और उपकरण के सिर की कंपन दिशा में एक छोटा सा दबाव लगाया जाता है, और अल्ट्रासोनिक जनरेटर द्वारा उत्पन्न अल्ट्रासोनिक आवृत्ति दोलन को एक अल्ट्रासोनिक आवृत्ति में परिवर्तित किया जाता है। ट्रांसड्यूसर। यांत्रिक कंपन, सींग कंपन करेंगे
आवर्धन 0.01 ~ 0.15 मिमी तक बढ़ जाता है, और फिर उपकरण को प्रेषित किया जाता है, और उपकरण का अंतिम चेहरा अल्ट्रासोनिक कंपन के लिए प्रेरित होता है, निलंबन में निलंबित अपघर्षक को मजबूर करता है ताकि उपकरण के अल्ट्रासोनिक कंपन के तहत पॉलिश सतह को लगातार प्रभावित किया जा सके। सिर, और प्रसंस्करण क्षेत्र संसाधित होता है। सामग्री को बहुत बारीक तोड़ दिया जाता है
कणों को सामग्री से नीचे उड़ा दिया जाता है। हालांकि प्रति झटका कई सामग्री नहीं हैं, फिर भी 16,000 से अधिक हिट्स प्रति सेकंड के कारण कुछ प्रसंस्करण गति हैं। उसी समय, निलंबन उपकरण के अंत के अल्ट्रासोनिक कंपन से प्रभावित होता है।
प्रेशर शॉक और कैविटेशन के कारण तरल पदार्थ को संसाधित होने वाली सामग्री की दरारों में घुसना पड़ता है, क्षति को तेज करता है, और हाइड्रोलिक शॉक भी निलंबन कार्यशील द्रव को मशीनिंग अंतराल में प्रसारित करने के लिए मजबूर करता है, ताकि सुस्त अपघर्षक समय में अद्यतन हो।
विशेष विवरण:
| मद संख्या | क्यूआर-M20A |
| शक्ति | 100W |
| जनक | डिजिटल जनरेटर |
| आवृत्ति | 20KHz |
| वोल्टेज | 220V |
| गति | 3000 आर / मिनट या उससे कम |
| अनुनाद बिंदु आयाम | 10um या अधिक |
| मिलान उपकरण | कार्बाइड अंत मिल सिर -2-end13; डिस्क कटर cut50 |
आवेदन:
अल्ट्रासोनिक ड्रिलिंग मशीन का उपयोग क्रिस्टल, रत्न, अगेती, जेड, कांच के बने पदार्थ, चीनी मिट्टी की चीज़ें और तामचीनी, सिलिकॉन, फेराइट और इतने पर जैसे कुछ उच्च कठोरता सामग्री को ड्रिलिंग और उत्कीर्णन के लिए किया जा सकता है। इस मशीन में एक अल्ट्रासोनिक जनरेटर और एक प्रसंस्करण सिर (ट्रांसड्यूसर, सींग, आदि सहित) शामिल हैं। अल्ट्रासोनिक जनरेटर सर्किट ड्राइंग में दिखाया गया है। यह सर्किट सरल है और इसमें तीन भाग होते हैं: दोलन, धक्का और शक्ति प्रवर्धन।

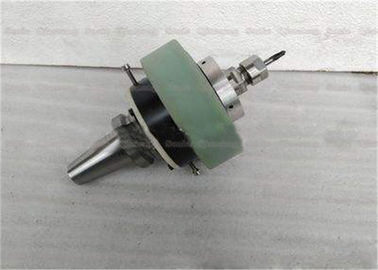

20Khz अल्ट्रासोनिक घूर्णन मल्टीटैल कटिंग कलाकृतियों सामग्री प्रसंस्करण
|
|
