ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-M20A |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | लकड़ी के मामले में पैक |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 1000pcs |
| उत्पाद का नाम: | अल्ट्रासोनिक असिस्टेड मशीनिंग | आवृत्ति: | 20kHz |
|---|---|---|---|
| पावर: | 100W | जेनरेटर: | डिजिटल जनरेटर |
| स्पीड: | 3000 आर / मिनट या उससे कम | मिलान उपकरण: | कार्बाइड अंत मिल सिर -2-end13; डिस्क कटर cut50 |
| प्रमुखता देना: | अल्ट्रासोनिक सहायक ड्रिलिंग,रोटरी अल्ट्रासोनिक मशीनिंग |
||

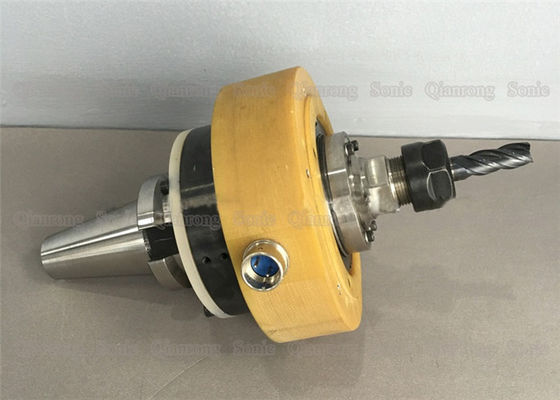

चिकनी सतह प्रसंस्करण 20Khz अल्ट्रासोनिक मशीनिंग HSK63 कनेक्टर के साथ
विवरण:
छिद्रण मशीन अल्ट्रासोनिक जनरेटर एक समानांतर सुधारित थरथरानवाला का उपयोग करता है, अर्थात्, एक साइल सर्किट, दोलन भाग में। इंडक्शन L1 और फाइन-ट्यूनिंग C1 को समायोजित करके, 17-23 kHz की एक चर आवृत्ति का एक अल्ट्रासोनिक संकेत उत्पन्न किया जा सकता है। डब्ल्यू शक्ति स्तर समायोजन है, और आउटपुट पावर को एमीटर (ए) द्वारा मॉनिटर किया जा सकता है। आउटपुट सिग्नल को पीजोइलेक्ट्रिक सिरेमिक से बने ट्रांसड्यूसर में भेजा जाता है, जो अल्ट्रासोनिक ऊर्जा को यांत्रिक कंपन ऊर्जा में परिवर्तित करता है। सदमे का सिर बार-बार पीसने वाले पाउडर (आमतौर पर सोने की स्टील रेत) और पानी के सहयोग से कंपन करता है, जिससे संसाधित भाग पहनता है। एक उपयुक्त छेद बनाएं
विशेष विवरण:
| मद संख्या | क्यूआर-M20A |
| शक्ति | 100W |
| जनक | डिजिटल जनरेटर |
| आवृत्ति | 20KHz |
| वोल्टेज | 220V |
| गति | 3000 आर / मिनट या उससे कम |
| अनुनाद बिंदु आयाम | 10um या अधिक |
| मिलान उपकरण | कार्बाइड अंत मिल सिर -2-end13; डिस्क कटर cut50 |
अल्ट्रासोनिक प्रसंस्करण विशेषताएं:
(1) वाइड प्रोसेसिंग रेंज
ए। यह कड़ी मेहनत वाले धातु, गैर-धातु सामग्री जैसे कठोर स्टील, स्टेनलेस स्टील, टाइटेनियम और इसके मिश्र धातुओं को संसाधित कर सकता है; विशेष रूप से कुछ गैर-प्रवाहकीय गैर-धातु सामग्री जैसे कांच, सिरेमिक, क्वार्ट्ज, सिलिकॉन, एगेट, रत्न, हीरा और विभिन्न अर्धचालकों और जैसे कठोर कठोर धातु सामग्री जैसे कठोर स्टील और हार्ड मिश्र धातु के लिए संसाधित किया जा सकता है, लेकिन कम उत्पादकता ।
ख। गहरी गहरी छिद्रों, पतली दीवारों वाले भागों, पतला छड़, कम कठोरता और जटिल आकृतियों को संसाधित करने और उच्च भागों की आवश्यकता के लिए उपयुक्त;
सी। उच्च परिशुद्धता और कम सतह खुरदरापन जैसे सटीक भागों के सटीक मशीनिंग के लिए उपयुक्त है।
(2) कम काटने बल और कम बिजली की खपत चूंकि अल्ट्रासोनिक मशीनिंग मुख्य रूप से तात्कालिक स्थानीय प्रभाव पर निर्भर करती है, वर्कपीस की सतह पर स्थूल काटने का बल छोटा होता है, और काटने का तनाव और काटने का ताप छोटा होता है।
(3) उच्च वर्कपीस प्रसंस्करण सटीकता और कम सतह खुरदरापन उच्च मशीनिंग सटीकता (0.005 से 0.02 मिमी की आकार सटीकता) और कम सतह खुरदरापन (0.05 से 0.2 का मान) प्राप्त कर सकते हैं, machined सतह पर कोई अवशेष तनाव, जलता है, आदि। , भी
पतली दीवारों वाले, संकीर्ण-भट्ठा और कम कठोरता वाले भागों के प्रसंस्करण के लिए उपयुक्त है।
(4) विभिन्न प्रकार के छिद्रों, गुहाओं और जटिल आकृतियों की मोल्डिंग सतहों को संसाधित करना आसान है।
(5) उपकरण नरम सामग्री के साथ अधिक जटिल आकृतियों में बनाए जा सकते हैं।
(6) अल्ट्रासोनिक प्रसंस्करण उपकरण संरचना आम तौर पर सरल, संचालित करने और बनाए रखने में आसान है।
चिकनी सतह प्रसंस्करण 20Khz अल्ट्रासोनिक मशीनिंग HSK63 कनेक्टर के साथ
