ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-3040-4BZ |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | कार्टन में पैक किया गया |
| प्रसव के समय: | 3 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| उत्पादों का नाम: | अल्ट्रासोनिक ट्रांसड्यूसर | आवृत्ति: | 40 ख्ज़ |
|---|---|---|---|
| बिजली उत्पादन: | 500 वाट | संयुक्त बोल्ट: | एम10 |
| सिरेमिक डिस्क व्यास: | 30 मिमी | सिरेमिक डिस्क की मात्रा: | 4 पीस |
| समाई: | 5.1-7.5 एनएफ | आयाम: | 4um |
| प्रमुखता देना: | 40Khz अल्ट्रासाउंड पीजोइलेक्ट्रिक ट्रांसड्यूसर,500w अल्ट्रासाउंड पीजोइलेक्ट्रिक ट्रांसड्यूसर,40Khz अल्ट्रासोनिक पीजोइलेक्ट्रिक ट्रांसड्यूसर |
||

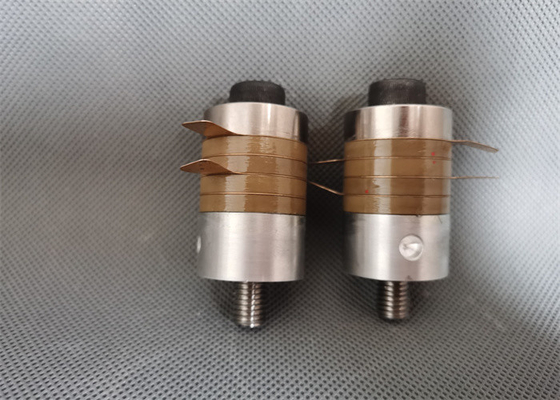

उपकरण काटने के लिए उच्च आवृत्ति 40Khz अल्ट्रासाउंड पीजोइलेक्ट्रिक ट्रांसड्यूसर
विवरण:
अल्ट्रासोनिक ट्रांसड्यूसर एक ऊर्जा परिवर्तक है जो इनपुट विद्युत शक्ति को यांत्रिक शक्ति में परिवर्तित करता है।यह अल्ट्रासोनिक वेल्डिंग मशीन का दिल है।उपयुक्त अल्ट्रासोनिक ट्रांसड्यूसर से लैस होने पर यह अल्ट्रासोनिक वेल्डिंग मशीन की भूमिका बेहतर ढंग से निभा सकता है
विशेष विवरण:
| नमूना | क्यूआर-3040-4BZ |
| आवृत्ति | 40 Khz |
| बिजली उत्पादन | 500 वाट |
| संयुक्त बोल्ट | एम10 |
| सिरेमिक डिस्क व्यास | 30 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 5.1-7.5 एनएफ |
| आयाम | 4 उम |
| आवेदन | अल्ट्रासोनिक मशीन |
पैरामीटर्स:
| स्तंभकार प्रकारएनटीके प्रकार | ||||||||
|
मद संख्या।
|
स्क्रू कनेक्ट करें
|
सिरेमिक डाया (मिमी)
|
सिरेमिक की मात्रा (पीसी) |
फ़्रिक्वेंसी (khz)
|
समाई |
शक्ति (डब्ल्यू)
|
||
| पीला | स्लेटी | काला | ||||||
| 7015-4BZ | एम 20 एक्स 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | एम 20 एक्स 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | एम 20 एक्स 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | एम18 एक्स 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | एम 16 एक्स 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | एम 18 एक्स 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | एम18 एक्स 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | एम18 एक्स 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4 हर्ट्ज | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4बीएल | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| स्तंभकार प्रकारएनटीके प्रकार | ||||||||
|
मद संख्या।
|
स्क्रू कनेक्ट करें
|
सिरेमिक डाया (मिमी)
|
सिरेमिक की मात्रा (पीसी) |
फ़्रिक्वेंसी (khz)
|
समाई |
शक्ति (डब्ल्यू)
|
||
| पीला | स्लेटी | काला | ||||||
| 5025-2BZ | एम 12 एक्स 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24यूएनएफ | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | एम10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | एम 8 एक्स 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | एम 8 एक्स 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | एम10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24यूएनएफ | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4 बीजेड | एम 10 एक्स 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | एम 8 एक्स 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2 बीजेड | 3/8-24यूएनएफ | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | एम10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | एम 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2 बीजेड | एम 6 एक्स 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
अल्ट्रासोनिक ट्रांसड्यूसर भागों असेंबली सावधानियां:
अल्ट्रासोनिक कंपन प्रणाली के मुख्य भाग, जैसे ट्रांसड्यूसर, हॉर्न, टूल हेड आदि, एक केंद्रीय बोल्ट से जुड़े होते हैं।
1. जांचें कि संपर्क सतह चिकनी और खरोंच से मुक्त होनी चाहिए।यदि कोई खरोंच है, तो हल्के ढंग से पॉलिश करने के लिए शून्य या अधिक संख्या वाले मेटलोग्राफिक पेपर का उपयोग करें।संपर्क सतह की सपाटता को नुकसान पहुँचाए बिना दोष को चिकना करना आवश्यक है।
2. स्क्रू, स्क्रू होल और संपर्क सतहों को अस्थिर, गैर-संक्षारक डिटर्जेंट से साफ करें।
3. स्क्रू, स्क्रू होल और संपर्क सतहों को अच्छी तरह से साफ करें।
4. सभी कनेक्टिंग स्क्रू छेद संपर्क सतह के लंबवत होने चाहिए।
5. कसने से पहले संपर्क सतह पर मक्खन या वैसलीन की एक पतली परत लगाएं।कनेक्टिंग स्क्रू और स्क्रू होल पर न लगाएं।
6. दोनों हिस्सों को सावधानी से कस लें।कनेक्टिंग स्क्रू के विनिर्देशों के अनुसार उपयुक्त कसने वाले टॉर्क को समायोजित करें।जब संभव हो, इसे ठीक से कस लें।
7. यदि आप जोड़ की सतह को फिर से ढीला करते हैं, तो आपको कोई निशान नहीं दिखना चाहिए।
8. कंपन प्रणाली का आयाम समान रूप से हाथ से वितरित किया जाता है, कोई अजीब आवाज नहीं, कोई स्थानीय गंभीर बुखार नहीं।
9. कुछ समय के लिए काम करने के बाद संयुक्त सतह को फिर से खोलने के बाद, ऑक्सीकरण या पृथक होने का कोई संकेत नहीं होना चाहिए।अन्यथा, यहां संपर्क अच्छा नहीं है, और अल्ट्रासोनिक ऊर्जा यहां गंभीर रूप से खो गई है।
