| MOQ: | 1 टुकड़ा |
| कीमत: | Negotation |
| standard packaging: | गत्ते का डिब्बा में पैक |
| Delivery period: | 3 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 2000 पीसी |

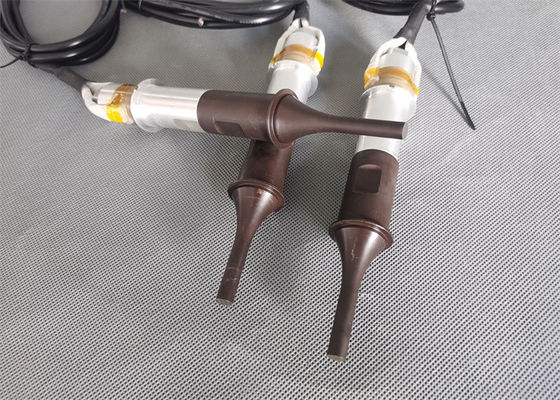

उच्च आवृत्ति 28 किलोहर्ट्ज़ अल्ट्रासोनिक सोल्डरिंग ट्रांसड्यूसर 4 पीसीएस सिरेमिक वेल्डिंग हॉर्न 8 मिमी टिप के साथ
विवरण:
28K अल्ट्रासोनिक स्पॉट वेल्डिंग सिस्टम को विशेष रूप से टी बैग मशीनों के आंदोलन को वेल्ड करने के लिए डिज़ाइन किया गया है, विशेष रूप से त्रिकोणीय टी बैग की वेल्डिंग के लिए।अल्ट्रासोनिक स्पॉट वेल्डिंग गन अल्ट्रासोनिक प्लास्टिक वेल्डिंग तकनीक को अपनाती है।
विभिन्न प्रसंस्करण विधियों और आवश्यकताओं के कारण, अल्ट्रासोनिक ट्रांसड्यूसर के कार्य मोड को मोटे तौर पर निरंतर कार्य (धातु वेल्डिंग) और स्पंदित कार्य (प्लास्टिक वेल्डिंग) में विभाजित किया जा सकता है।ट्रांसड्यूसर के लिए अलग-अलग काम करने के तरीकों की अलग-अलग आवश्यकताएं होती हैं।सामान्यतया, निरंतर संचालन में लगभग कोई विराम समय नहीं होता है, लेकिन कार्यशील धारा बहुत बड़ी नहीं होती है।पल्स ऑपरेशन रुक-रुक कर होता है, विराम के साथ, लेकिन तात्कालिक धारा बड़ी होती है, और दोनों राज्यों में शक्ति बहुत बड़ी होती है।
विशेष विवरण:
| नमूना | क्यूआर-2528-4एफजेड-बीटी |
| आवृत्ति | 28 किलोहर्ट्ज़ |
| निर्गमन शक्ति | 1200 वाट |
| संयुक्त बोल्ट | एम18*1 |
| सिरेमिक डिस्क व्यास | 25 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 3.9-4.3nf |
| आवेदन पत्र | टी बैग स्पॉट वेल्डर |
पैरामीटर:
|
मद संख्या।
|
कनेक्ट पेंच (आकार)
|
सिरेमिक व्यास (मिमी)
|
सिरेमिक की मात्रा (पीसी)
|
अनुनाद आवृत्ति (khz)
|
समाई |
इनपुट पावर (डब्ल्यू)
|
||
| पीला | स्लेटी | काला | ||||||
| 1-6015-4BZ-BZ | एम16 *1 | 60 | 4 | 15 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 2-6015-4BZ-LR | एम16 *1 | 60 | 4 | 15 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 3-6015-4BZ-RS | एम16 *1 | 60 | 4 | 15 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 4-7015-4BZ-BZ | एम16 *1 | 70 | 4 | 15 | 12500-14000 | / | / | 3600 |
| 5-6015-4BD-BZ | एम16 *1 | 60 | 4 | 15 | 9000-10000 | 10000-11000 | / | 2600 |
| 6-6015-6BD-BZ | एम16 *1 | 60 | 6 | 15 | 19000-20500 | / | 23000-25000 | 3600 |
| 7-7015-4BD-BZ | एम16 *1 | 70 | 4 | 15 | 12500-14000 | / | / | 3600 |
| 8-6015-4BZ-LS | एम16 *1 | 60 | 8 | 15 | 18000-20000 | 20000-22000 | / | 4200 |
| 9-4515-4YZ-SS | एम16 *1 | 45 | 8 | 15 | / | / | 25000-27000 | 2400 |
| 10-4515-4JZ-SS | एम16 *1 | 45 | 8 | 15 | 19000-21000 | / | / | 2800 |
| 11-5015-4BZ-SZ | एम16 *1 | 50 | 8 | 15 | 22000-24000 | / | / | 3600 |
| 12-5020-4सीजेड-बीजे | 3/8-24UNF | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 13-5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 14-5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 20 | 10500-11500 | / | / | 1800 |
| 15-5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 16-5020-4HZ-बीजे | 3/8-24UNF | 50 | 4 | 20 | / | / | 11000-12000 | 1500 |
| 17-3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 20 | 13000-14500 | / | / | 1800 |
| 18-5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 20 | 23000-25000 | 26000-28000 | / | 2800 |
| 19-3028-2BZ-BT | / | 30 | 2 | 28 | 2800-3300 | 3300-3800 | / | 400 |
| 20-3828-4BZ-BJ | M8*1 | 38 | 4 | 28 | 7200-8200 | / | 10000-12000 | 800 |
| 21-3828-4BZ-BJL | M8*1 | 38 | 4 | 28 | 7200-8200 | / | 10000-12000 | 800 |
| 22-3828-2BZ-BJL | M8*1 | 38 | 2 | 28 | 3700-4200 | / | / | 500 |
| 23-3030-4BZ-SJL | एम10 | 30 | 4 | 30 | / | 6200-7200 | / | 700 |
| 24-3030-4BZ-LJL | एम10 | 30 | 4 | 30 | / | 6200-7200 | / | 700 |
| 25-3030-4BZ-BJ | एम8 | 30 | 4 | 30 | / | 6200-7200 | / | 700 |
| 26-3535-4बीडी-द्वितीय | एम8 | 35 | 4 | 35 | 6600-7400 | / | 9200-10200 | 800 |
| 27-3035-4BZ-BJL | एम8 | 30 | 4 | 35 | 5500-6200 | / | / | 700 |
| 28-3040-4BZ-BJ | एम8 | 30 | 4 | 40 | 5100-5800 | / | 6500-7500 | 500 |
| 29-1560-2BZ-BJ | / | 15 | 2 | 60 | / | / | 700-850 | 100 |
| 30-1070-2BZ-BJ | / | 10 | 2 | 70 | 700-800 | / | / | 100 |
उच्च आवृत्ति 28 किलोहर्ट्ज़ अल्ट्रासोनिक सोल्डरिंग ट्रांसड्यूसर 4 पीसीएस सिरेमिक वेल्डिंग हॉर्न 8 मिमी टिप के साथ
|
|
