| MOQ: | 1 टुकड़ा |
| कीमत: | Negotation |
| standard packaging: | गत्ते का डिब्बा में पैक |
| Delivery period: | 3 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 2000 पीसी |

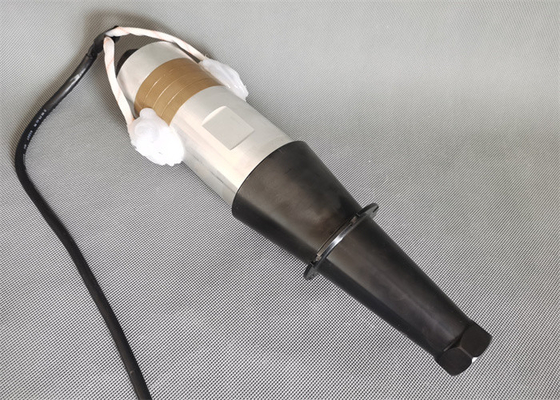

हाई पावर 3600w अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर 15Khz 70mm व्यास सिरेमिक के साथ
विवरण:
अल्ट्रासोनिक थरथरानवाला, जैसा कि नाम से पता चलता है, कार्यात्मक घटक हैं जो अल्ट्रासोनिक ट्रांसड्यूसर के साथ अल्ट्रासोनिक कंपन के आयाम से मेल खाते हैं।इसका मुख्य कार्य ट्रांसड्यूसर के आयाम को बदलना (आमतौर पर वृद्धि), कंपन अनुपात में सुधार, दक्षता में सुधार, यांत्रिक गुणवत्ता कारक में सुधार, गर्मी प्रतिरोध में वृद्धि, तापमान सीमा का विस्तार करना और ट्रांसड्यूसर के सेवा जीवन का विस्तार करना है।अल्ट्रासोनिक ट्रांसड्यूसर एक हॉर्न (अल्ट्रासोनिक हॉर्न) स्थापित करके ट्रांसड्यूसर और अल्ट्रासोनिक टूल हेड के बीच लोड मिलान को समायोजित करता है, जो अनुनाद प्रतिबाधा को कम करता है और इलेक्ट्रो-ध्वनिक रूपांतरण दक्षता में सुधार के लिए इसे गुंजयमान आवृत्ति पर काम करता है।अल्ट्रासोनिक ट्रांसड्यूसर की गर्मी उत्पादन को कम करता है और सेवा जीवन को बढ़ाता है।
विशेष विवरण:
| नमूना | QR-7015-4BZ-BZ |
| आवृत्ति | 15 किलोहर्ट्ज़ |
| निर्गमन शक्ति | 3600 वाट |
| संयुक्त बोल्ट | एम16*1 |
| सिरेमिक डिस्क व्यास | 70 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 12.5-14nf |
| आवेदन पत्र | प्लास्टिक वेल्डिंग मशीन |
पैरामीटर:
|
मद संख्या।
|
कनेक्ट पेंच (आकार)
|
सिरेमिक व्यास (मिमी)
|
सिरेमिक की मात्रा (पीसी)
|
समाई |
इनपुट पावर (डब्ल्यू)
|
||
| पीला | स्लेटी | काला | |||||
| 6015-4BZ-BZ | एम16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | एम16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | एम16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | एम16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4बीडी-बीजेड | एम16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6बीडी-बीजेड | एम16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4बीडी-बीजेड | एम16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | एम16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-एसएस | एम16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-एसएस | एम16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | एम16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4सीजेड-बीजे | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4बीजेड-बीजे | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-बीजे | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-एसएस | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4बीजेड-बीजे | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-बीजेएल | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-एसजेएल | एम10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | एम10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-बीजे | एम8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4बीडी-द्वितीय | एम8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4बीजेड-बीजेएल | एम8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4बीजेड-बीजे | एम8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2बीजेड-बीजे | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-बीजे | / | 10 | 2 | 700-800 | / | / | 100 |
निम्नलिखित मामलों में, पीज़ोसेरेमिक या ट्रांसड्यूसर का प्रवेश चक्र और चालन वक्र असामान्य हो सकता है:
1) विधानसभा के दौरान ट्रांसड्यूसर दरार।
2) पीजोइलेक्ट्रिक सिरेमिक में आंतरिक प्रदूषण जैसी समस्याएं होती हैं।
3) अल्ट्रासोनिक हॉर्न और मोल्ड के डिजाइन या असेंबली में कोई समस्या है।
4) ट्रांसड्यूसर की सांद्रता में अंतर के कारण स्ट्रेस रॉड के आसपास के हिस्से टकराते हैं।आम तौर पर, प्रवेश ग्राफ और पैरामीटर एक दूसरे से संबंधित होते हैं।यदि वाइब्रेटर का प्रवेश ग्राफ सामान्य है, तो R1 कम है और Qm अधिक है।अन्यथा, यदि वाइब्रेटर का प्रवेश ग्राफ असामान्य है, तो R1 आम तौर पर बड़ा होता है और Qm छोटा होता है।.
हाई पावर 3600w अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर 15Khz 70mm व्यास सिरेमिक के साथ
|
|
