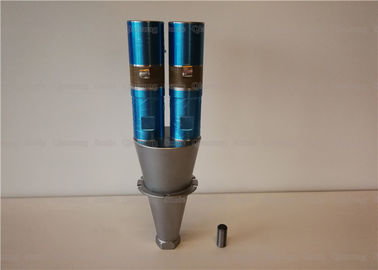

उच्च आवृत्ति अल्ट्रासोनिक ऑसिलेटर डबल वेल्डिंग ट्रांसड्यूसर बढ़ते बूस्टर के साथ

उच्च आवृत्ति अल्ट्रासोनिक ऑसिलेटर डबल वेल्डिंग ट्रांसड्यूसर माउंटिंग बूस्टर के साथ

अल्ट्रासोनिक थरथानेवाला सिद्धांत:

अल्ट्रासोनिक ट्रांसड्यूसर एक ऊर्जा रूपांतरण उपकरण है जो उच्च-आवृत्ति विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है। वास्तव में, यह एक पीजोइलेक्ट्रिक सिरेमिक है जिसकी आवृत्ति इसकी प्रतिध्वनि आवृत्ति के समान है। यह विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करने के लिए सामग्री के पीजोइलेक्ट्रिक प्रभाव का उपयोग करता है। सामान्य परिस्थितियों में, अल्ट्रासोनिक तरंगों को पहली बार एक अल्ट्रासोनिक जनरेटर द्वारा उत्पन्न किया जाता है, जो एक अल्ट्रासोनिक ट्रांसड्यूसर द्वारा यांत्रिक कंपन में परिवर्तित होता है, और एक अल्ट्रासोनिक व्युत्पन्न डिवाइस और एक अल्ट्रासोनिक प्राप्त करने वाले उपकरण द्वारा अल्ट्रासोनिक तरंगें उत्पन्न होती हैं।

विशेष विवरण:

अल्ट्रासोनिक ट्रांसड्यूसर में मुख्य रूप से शामिल हैं: अल्ट्रासोनिक सफाई, औद्योगिक सफाई, औद्योगिक वेल्डिंग, और सौंदर्य उत्पाद।

निम्नलिखित मुख्य रूप से अल्ट्रासोनिक ट्रांसड्यूसर 2 की भूमिका का वर्णन करता है।

1, अल्ट्रासोनिक सफाई

अल्ट्रासोनिक सफाई का तंत्र गुहिकायन, विकिरण दबाव और ध्वनि प्रवाह जैसे भौतिक प्रभावों का उपयोग करना है, जब अल्ट्रासोनिक तरंग सफाई तरल में फैलती है, सफाई सदस्य पर गंदगी से उत्पन्न यांत्रिक घटना को छीनने के लिए, और एक ही समय में। सफाई तरल और गंदगी के बीच रासायनिक प्रतिक्रिया को बढ़ावा देने के लिए। प्रतिक्रिया, वस्तु की सफाई के उद्देश्य को प्राप्त करने के लिए। अल्ट्रासोनिक क्लीनर द्वारा उपयोग की जाने वाली आवृत्ति को सफाई वस्तु के आकार और उद्देश्य के आधार पर 10 से 500 kHz तक चुना जा सकता है, और आमतौर पर 20 से 50 kHz है। जैसे ही अल्ट्रासोनिक ट्रांसड्यूसर की आवृत्ति बढ़ जाती है, एक लैंग्विन थरथरानवाला, एक अनुदैर्ध्य वाइब्रेटर, एक मोटाई वाइब्रेटर, और जैसे का उपयोग किया जा सकता है। लघुकरण के संदर्भ में, एक रेड ऑसिलेटर का उपयोग करके रेडियल कंपन और झुकने वाले कंपन भी होते हैं। विभिन्न उद्योगों, कृषि, घरेलू उपकरणों, इलेक्ट्रॉनिक्स, ऑटोमोटिव, रबर, प्रिंटिंग, विमान, भोजन, अस्पताल और चिकित्सा अनुसंधान में अल्ट्रासोनिक सफाई का अधिक से अधिक व्यापक रूप से उपयोग किया जाता है।

2, अल्ट्रासोनिक वेल्डिंग

अल्ट्रासोनिक वेल्डिंग की दो प्रमुख श्रेणियां हैं: अल्ट्रासोनिक धातु वेल्डिंग और अल्ट्रासोनिक प्लास्टिक वेल्डिंग। उनमें से, अल्ट्रासोनिक प्लास्टिक वेल्डिंग तकनीक का व्यापक रूप से उपयोग किया गया है। यह ट्रांसड्यूसर द्वारा उत्पन्न अल्ट्रासोनिक कंपन को ऊपरी वेल्ड के माध्यम से वेल्ड ज़ोन में अल्ट्रासोनिक कंपन ऊर्जा प्रसारित करने के लिए उपयोग करता है। चूंकि वेल्डिंग ज़ोन, यानी दो वेल्ड्स के जंक्शन पर ध्वनि प्रतिरोध बड़ा है, प्लास्टिक को पिघलाने के लिए स्थानीय उच्च तापमान उत्पन्न होता है, और संपर्क के दबाव में वेल्डिंग का काम पूरा होता है। अल्ट्रासोनिक प्लास्टिक वेल्डिंग भागों की वेल्डिंग की सुविधा देता है जिसे अन्य वेल्डिंग विधियों द्वारा वेल्ड नहीं किया जा सकता है। इसके अलावा, यह प्लास्टिक उत्पादों के लिए महंगी ढालना लागतों को भी बचाता है, प्रसंस्करण समय को कम करता है, उत्पादन क्षमता में सुधार करता है, और किफायती, तेज और विश्वसनीय है।

उच्च आवृत्ति 15Khz अल्ट्रासोनिक डबल वेल्डिंग ट्रांसड्यूसर बढ़ते बूस्टर के साथ
