पेशेवर अल्ट्रासोनिक वेल्डिंग तनाव राहत उपकरण

पेशेवर अल्ट्रासोनिक वेल्डिंग स्ट्रेस रिलीफ उपकरण

विवरण:

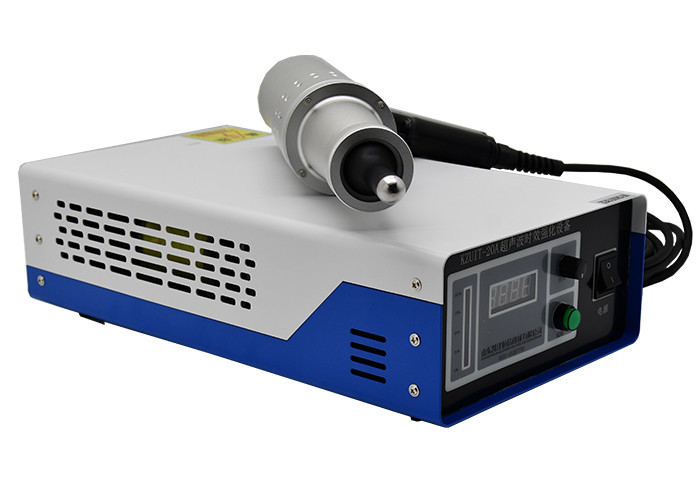

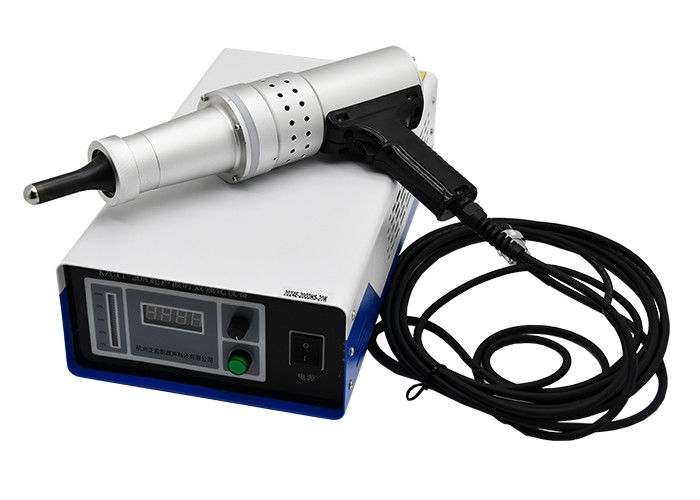

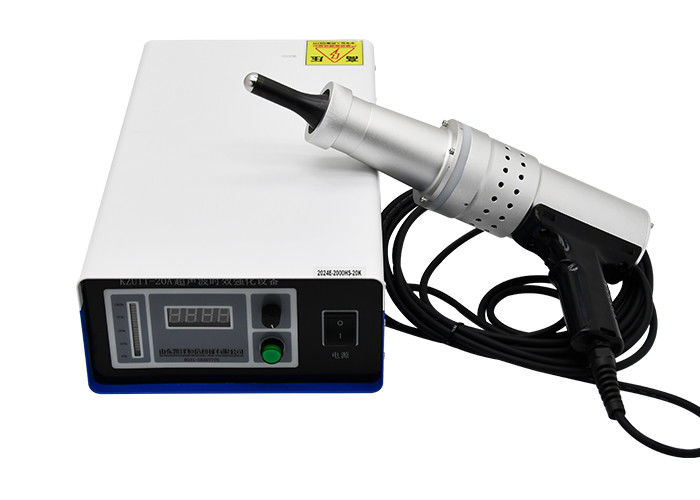

पेशेवर अल्ट्रासोनिक वेल्डिंग स्ट्रेस रिलीफ उपकरण एक डिजिटल इंटेलिजेंट अल्ट्रासोनिक सिस्टम है जो वेल्डिंग प्रक्रिया द्वारा उत्पन्न आंतरिक तनाव और वेल्ड टो सतह दोषों को खत्म कर सकता है। तनाव मुक्ति के कारण वर्कपीस के विरूपण या दरार को रोकें और दरार की शुरुआत को दबाएं। वेल्ड की उपज शक्ति और थकान जीवन में सुधार करें, और सतह की कठोरता बढ़ाएं।

सिद्धांत:

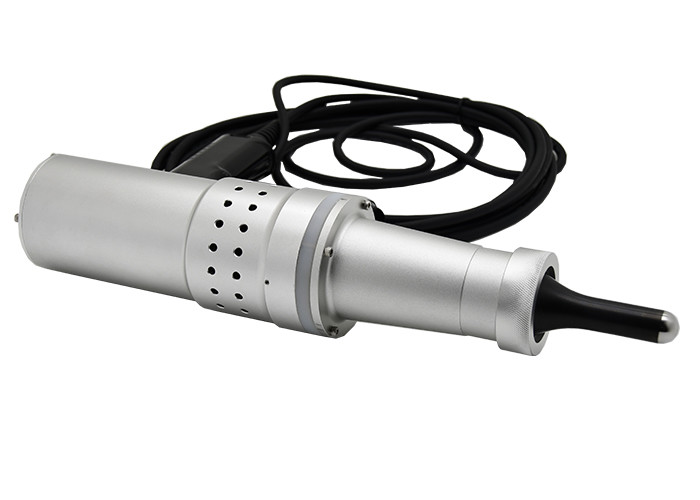

अल्ट्रासोनिक तरंगों की ड्राइविंग शक्ति एक केबल के माध्यम से आवास में स्थापित अल्ट्रासोनिक ट्रांसड्यूसर सेट से जुड़ी होती है। ट्रांसड्यूसर का कंपन आउटपुट एंड एम्पलीट्यूड रॉड से जुड़ा होता है, और एम्पलीट्यूड रॉड एंड एक इम्पैक्ट सुई से लैस होता है।
अल्ट्रासोनिक ड्राइविंग बिजली की आपूर्ति मेन्स पावर को उच्च-आवृत्ति और उच्च-वोल्टेज एसी पावर में परिवर्तित कर सकती है, जो ट्रांसड्यूसर को प्रेषित होती है। फिर, अल्ट्रासोनिक ट्रांसड्यूसर करंट को यांत्रिक ऊर्जा में परिवर्तित करता है, यानी अल्ट्रासोनिक तरंगें। इसका प्रकटन यह है कि ट्रांसड्यूसर अनुदैर्ध्य दिशा में पारस्परिक विस्तार और संकुचन गति करता है, और विस्तार और संकुचन गति की आवृत्ति ड्राइविंग बिजली की आपूर्ति के एसी करंट की आवृत्ति के बराबर होती है। विस्तार और संकुचन का विस्थापन लगभग दस माइक्रोमीटर है।
एम्पलीट्यूड लीवर का कार्य ट्रांसड्यूसर के आउटपुट एम्पलीट्यूड को बढ़ाना है, जो लगभग 100 माइक्रोन तक पहुंच सकता है, और प्रभाव सुई पर प्रभाव बल लागू करना है, इसे उच्च गति से आगे धकेलना। प्रभाव सुई के वर्कपीस पर प्रभाव के बाद, ऊर्जा वेल्ड सीम में प्रेषित होती है ताकि तनाव समाप्त हो सके।
वर्कपीस की प्रतिक्रिया के अधीन होने के बाद, प्रभाव सिर वापस उछलता है और उच्च-आवृत्ति कंपन एम्पलीट्यूड रॉड से टकराता है। फिर इसे फिर से उत्तेजित किया जाता है और उच्च गति से वेल्ड सीम से टकराता है, इस प्रक्रिया को कई बार दोहराता है ताकि प्रभाव कार्य पूरा हो सके।

पैरामीटर:

अनुप्रयोग :

ऐसे उद्योग जिनमें वेल्डिंग जोड़ों की स्थिरता और ताकत के लिए सख्त आवश्यकताएं हैं। उदाहरण के लिए, पुलों, बिजली, जहाज निर्माण, दबाव वाहिकाओं और इस्पात संरचनाओं जैसे उद्योगों में धातु वेल्डिंग उपचार।

पेशेवर अल्ट्रासोनिक वेल्डिंग स्ट्रेस रिलीफ उपकरण
