उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | QRsonic |
प्रमाणन: | CE |
मॉडल संख्या: | क्यूआर-6015-4BZG |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
मूल्य: | Negotation |
पैकेजिंग विवरण: | कार्टन में पैक किया गया |
प्रसव के समय: | 3 कार्यदिवस |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
उत्पादों का नाम: | अल्ट्रासोनिक पीजो ट्रांसड्यूसर | आवृत्ति: | 15 किलोहर्ट्ज़ |
---|---|---|---|
बिजली उत्पादन: | 2600 वाट | संयुक्त बोल्ट: | एम 20 * 1.5 |
सिरेमिक डिस्क व्यास: | 60 मिमी | सिरेमिक डिस्क की मात्रा: | 4 पीस |
समाई: | 10-11nf | आवेदन: | अल्ट्रासोनिक प्लास्टिक वेल्डर |
प्रमुखता देना: | 15Khz अल्ट्रासोनिक पीजो ट्रांसड्यूसर,पीजोइलेक्ट्रिक अल्ट्रासोनिक सिरेमिक,2600 वाट अल्ट्रासोनिक पीजो ट्रांसड्यूसर |

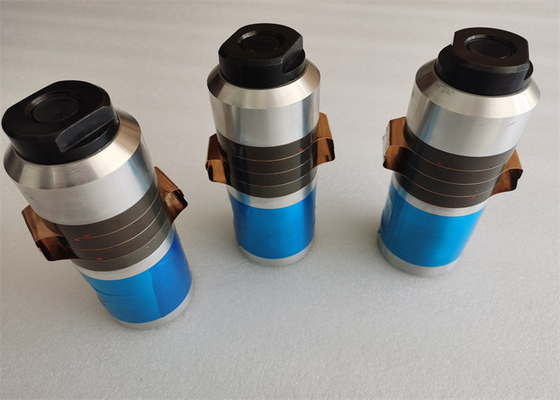

15Khz फ्रीक्वेंसी कैपेसिटर रेंज के साथ पीजोइलेक्ट्रिक अल्ट्रासोनिक सिरेमिक 10nf से 11nf तक
विवरण:
अल्ट्रासोनिक ट्रांसड्यूसर अल्ट्रासोनिक जनरेटर द्वारा विद्युत या चुंबकीय ऊर्जा उत्पादन को उसी आवृत्ति के यांत्रिक कंपन में परिवर्तित करता है।वर्तमान में, मास्क मशीन पर पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर का उपयोग किया जाता है।सामग्री का पीजोइलेक्ट्रिक प्रभाव विद्युत संकेतों को यांत्रिक कंपन में परिवर्तित करता है।चिकित्सा अल्ट्रासाउंड ट्रांसड्यूसर (अल्ट्रासाउंड जांच) का कार्य सिद्धांत मूल रूप से समान है, और इसके आंतरिक भाग में आमतौर पर एक विद्युत ऊर्जा भंडारण तत्व और एक यांत्रिक कंपन प्रणाली होती है।जब ट्रांसड्यूसर का उपयोग ट्रांसमीटर के रूप में किया जाता है, तो उत्तेजना बिजली आपूर्ति से भेजे गए विद्युत दोलन संकेत ट्रांसड्यूसर के विद्युत ऊर्जा भंडारण तत्व में विद्युत क्षेत्र या चुंबकीय क्षेत्र को बदलने का कारण बनेंगे।यह परिवर्तन कुछ प्रभाव से ट्रांसड्यूसर के यांत्रिक कंपन प्रणाली को प्रभावित करेगा।कंपन स्थिति में प्रवेश करने के लिए एक प्रेरक बल उत्पन्न होता है, जिससे माध्यम को ध्वनि तरंगों को माध्यम में कंपन और विकीर्ण करने के लिए ट्रांसड्यूसर की यांत्रिक कंपन प्रणाली के संपर्क में लाया जाता है।ध्वनि तरंगों को ग्रहण करने की प्रक्रिया इसके ठीक विपरीत है।बाहरी ध्वनि तरंगें ट्रांसड्यूसर की कंपन सतह पर कार्य करती हैं, जिससे ट्रांसड्यूसर की यांत्रिक कंपन प्रणाली कंपन करती है।एक निश्चित भौतिक प्रभाव के साथ, यह ट्रांसड्यूसर के विद्युत क्षेत्र या ऊर्जा भंडारण तत्व का कारण बनता है।चुंबकीय क्षेत्र तदनुसार बदलता है, जिससे ट्रांसड्यूसर का विद्युत उत्पादन ध्वनिक संकेत के अनुरूप वोल्टेज और वर्तमान उत्पन्न करता है।
विशेष विवरण:
नमूना | क्यूआर-6015-4BZG |
आवृत्ति | 15 किलोहर्ट्ज़ |
बिजली उत्पादन | 2600 वाट |
संयुक्त बोल्ट | एम 20 * 1.5 |
सिरेमिक डिस्क व्यास | 60 मिमी |
सिरेमिक डिस्क की मात्रा | 4 पीस |
समाई | 10-11nf |
आयाम | 10 उम |
आवेदन | प्लास्टिक वेल्डिंग मशीन |
पैरामीटर्स:
स्तंभकार प्रकारएनटीके प्रकार | ||||||||
मद संख्या।
|
स्क्रू कनेक्ट करें
|
सिरेमिक डाया (मिमी)
|
सिरेमिक की मात्रा (पीसी) |
फ़्रिक्वेंसी (khz)
|
समाई |
शक्ति (डब्ल्यू)
|
||
पीला | स्लेटी | काला | ||||||
7015-4BZ | एम 20 एक्स 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | एम 20 एक्स 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | एम 20 एक्स 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | एम18 एक्स 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | एम 16 एक्स 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | एम 18 एक्स 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | एम18 एक्स 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | एम18 एक्स 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4 हर्ट्ज | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4बीएल | एम18 एक्स 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
स्तंभकार प्रकारएनटीके प्रकार | ||||||||
मद संख्या।
|
स्क्रू कनेक्ट करें
|
सिरेमिक डाया (मिमी)
|
सिरेमिक की मात्रा (पीसी) |
फ़्रिक्वेंसी (khz)
|
समाई |
शक्ति (डब्ल्यू)
|
||
पीला | स्लेटी | काला | ||||||
5025-2BZ | एम 12 एक्स 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24यूएनएफ | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | एम10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | एम 8 एक्स 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | एम 8 एक्स 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | एम10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24यूएनएफ | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4 बीजेड | एम 10 एक्स 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | एम 8 एक्स 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2 बीजेड | 3/8-24यूएनएफ | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | एम10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | एम 8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2 बीजेड | एम 6 एक्स 0.75 | 15 | 2 | 60 | 700-800 | 100 |
अल्ट्रासोनिक ट्रांसड्यूसर भागों असेंबली सावधानियां:
अल्ट्रासोनिक कंपन प्रणाली के मुख्य भाग, जैसे ट्रांसड्यूसर, हॉर्न, टूल हेड आदि, एक केंद्रीय बोल्ट से जुड़े होते हैं।
1. जांचें कि संपर्क सतह चिकनी और खरोंच से मुक्त होनी चाहिए।यदि कोई खरोंच है, तो हल्के ढंग से पॉलिश करने के लिए शून्य या अधिक संख्या वाले मेटलोग्राफिक पेपर का उपयोग करें।संपर्क सतह की सपाटता को नुकसान पहुँचाए बिना दोष को चिकना करना आवश्यक है।
2. स्क्रू, स्क्रू होल और संपर्क सतहों को अस्थिर, गैर-संक्षारक डिटर्जेंट से साफ करें।
3. स्क्रू, स्क्रू होल और संपर्क सतहों को अच्छी तरह से साफ करें।
4. सभी कनेक्टिंग स्क्रू छेद संपर्क सतह के लंबवत होने चाहिए।
5. कसने से पहले संपर्क सतह पर मक्खन या वैसलीन की एक पतली परत लगाएं।कनेक्टिंग स्क्रू और स्क्रू होल पर न लगाएं।
6. दोनों हिस्सों को सावधानी से कस लें।कनेक्टिंग स्क्रू के विनिर्देशों के अनुसार उपयुक्त कसने वाले टॉर्क को समायोजित करें।जब संभव हो, इसे ठीक से कस लें।
7. यदि आप जोड़ की सतह को फिर से ढीला करते हैं, तो आपको कोई निशान नहीं दिखना चाहिए।
8. कंपन प्रणाली का आयाम समान रूप से हाथ से वितरित किया जाता है, कोई अजीब आवाज नहीं, कोई स्थानीय गंभीर बुखार नहीं।
9. कुछ समय के लिए काम करने के बाद संयुक्त सतह को फिर से खोलने के बाद, ऑक्सीकरण या पृथक होने का कोई संकेत नहीं होना चाहिए।अन्यथा, यहां संपर्क अच्छा नहीं है, और अल्ट्रासोनिक ऊर्जा यहां गंभीर रूप से खो गई है।
15Khz फ्रीक्वेंसी कैपेसिटर रेंज के साथ पीजोइलेक्ट्रिक अल्ट्रासोनिक सिरेमिक 10nf से 11nf तक
