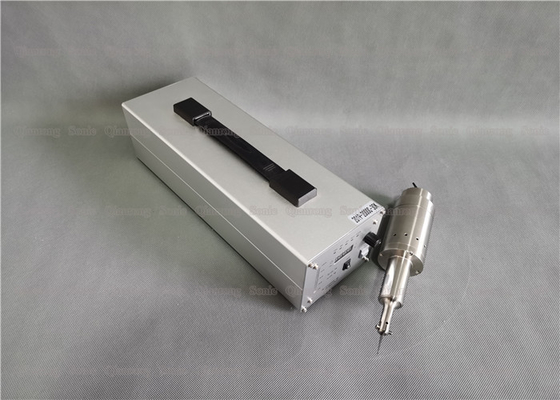

ट्रांसड्यूसर डिजिटल जेनरेटर ड्राइविंग के साथ 30 किलोहर्ट्ज़ अल्ट्रासोनिक कटिंग मशीन

ट्रांसड्यूसर मॉड्यूल डिजिटल जेनरेटर ड्राइविंग के साथ 30 किलोहर्ट्ज़ अल्ट्रासोनिक कटिंग फैब्रिक

सिद्धांत:

एक अल्ट्रासोनिक काटने वाले चाकू की मूल संरचना एक अल्ट्रासोनिक ट्रांसड्यूसर, एक सींग, एक उपकरण सिर (चाकू शरीर), और एक ड्राइविंग बिजली की आपूर्ति है।अल्ट्रासोनिक ड्राइव पावर मुख्य बिजली को उच्च आवृत्ति और उच्च वोल्टेज प्रत्यावर्ती धारा में परिवर्तित करती है, जो अल्ट्रासोनिक ट्रांसड्यूसर के लिए आउटपुट है।अल्ट्रासोनिक ट्रांसड्यूसर वास्तव में एक ऊर्जा रूपांतरण उपकरण के बराबर है, जो इनपुट विद्युत ऊर्जा को यांत्रिक ऊर्जा, यानी अल्ट्रासाउंड में परिवर्तित कर सकता है।इसकी अभिव्यक्ति यह है कि ट्रांसड्यूसर अनुदैर्ध्य दिशा में आगे और पीछे खिंचता है।दूरबीन की गति की आवृत्ति ड्राइविंग बिजली की आपूर्ति द्वारा आपूर्ति की जाने वाली उच्च आवृत्ति वाली प्रत्यावर्ती धारा की आवृत्ति के बराबर होती है।हॉर्न की भूमिका पूरे अल्ट्रासोनिक कंपन प्रणाली को ठीक करना है, और दूसरा ट्रांसड्यूसर के आउटपुट आयाम को समायोजित करना है।एक ओर, टूल हेड (ब्लेड बॉडी) आयाम को बढ़ाता है और अल्ट्रासोनिक तरंगों को केंद्रित करता है।दूसरी ओर, यह अल्ट्रासोनिक तरंगों को आउटपुट करता है, और काटने के लिए सामग्री के काटने वाले हिस्से में अल्ट्रासोनिक ऊर्जा को केंद्रित करने के लिए काटने वाले चाकू के समान काटने वाले किनारे का उपयोग करता है।विशाल अल्ट्रासोनिक ऊर्जा की कार्रवाई के तहत, यह हिस्सा तुरंत नरम हो जाता है और पिघल जाता है, और इसकी ताकत बहुत कम हो जाती है।इस समय, जब तक एक छोटा काटने वाला बल लगाया जाता है, तब तक काटने का उद्देश्य प्राप्त किया जा सकता है।

विशेष विवरण:

लाभ:

1. उच्च स्थिरता: अल्ट्रासोनिक जनरेटर काम करते समय विद्युत चुम्बकीय कंपन उत्पन्न करता है, और इसे यांत्रिक दोलन में परिवर्तित करता है और इसे काटने वाले चाकू और काटने की सामग्री तक पहुंचाता है।मैकेनिकल कटिंग की जाती है, इसलिए किसी तेज धार की जरूरत नहीं होती है, और ब्लेड का पहनना छोटा होता है, और साथ ही कटर हेड को खुद से बदला जा सकता है।

2. सुरक्षा और पर्यावरण संरक्षण: जब अल्ट्रासोनिक चाकू काट दिया जाता है, तो कटर सिर का तापमान 50 डिग्री सेल्सियस से कम होता है, और कोई धुआं और गंध उत्पन्न नहीं होता है, जो काटने के दौरान चोट और आग के खतरे को समाप्त करता है।

3. बड़े करीने से काटना: चूंकि अल्ट्रासोनिक तरंग उच्च आवृत्ति कंपन से कट जाती है, सामग्री ब्लेड की सतह का पालन नहीं करेगी, काटने के लिए केवल एक छोटे से दबाव की आवश्यकता होती है, और नाजुक और नरम सामग्री विकृत और खराब नहीं होती है, और कपड़े को काट दिया जाता है और स्वचालित रूप से सील कर दिया जाता है।चिपिंग का कारण नहीं होगा।

4. सरल ऑपरेशन: काटने वाला चाकू अल्ट्रासोनिक जनरेटर से जुड़ा होता है, जनरेटर 220V मेन से जुड़ा होता है, और हाथ से आयोजित और मशीन-माउंटेड कटिंग का समर्थन करने के लिए स्विच को काटा जा सकता है।

ट्रांसड्यूसर मॉड्यूल डिजिटल जेनरेटर ड्राइविंग के साथ 30 किलोहर्ट्ज़ अल्ट्रासोनिक कटिंग फैब्रिक
