ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-डी41एस30 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | कार्टन में पैक किया हुआ |
| प्रसव के समय: | 3 कार्यदिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| उत्पादों का नाम: | अल्ट्रासोनिक रिप्लेसमेंट डुकेन कन्वर्टर | आवृत्ति: | 20 केएचजेड |
|---|---|---|---|
| निर्गमन शक्ति: | 2000 वॉट | संयुक्त बोल्ट: | 1 / 2-20unf |
| सिरेमिक डिस्क व्यास: | 50 मिमी | समाई: | 11-18nf |
| कुल भार: | 1.5KGS | आवेदन: | अल्ट्रासोनिक प्लास्टिक वेल्डिंग मशीन |
| प्रमुखता देना: | Dukane 41S30 अल्ट्रासाउंड कनवर्टर,20Khz अल्ट्रासाउंड कनवर्टर,एयर कूलिंग होल अल्ट्रासाउंड कनवर्टर |
||

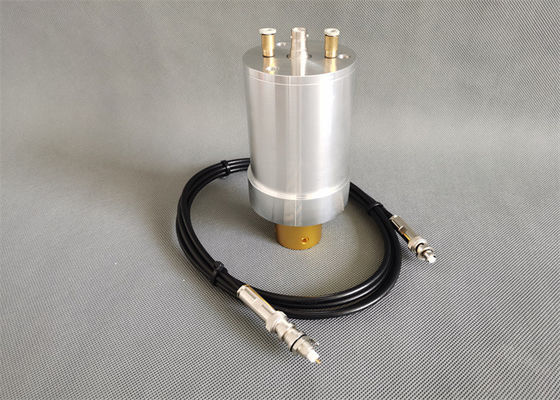

41S30 20Khz अल्ट्रासाउंड रिप्लेसमेंट डुकेन कन्वर्टर एयर कूलिंग होल के साथ
विवरण:
अल्ट्रासोनिक ट्रांसड्यूसर एक ऊर्जा रूपांतरण उपकरण है जो इनपुट विद्युत शक्ति को यांत्रिक शक्ति में परिवर्तित करता है।यह अल्ट्रासोनिक वेल्डिंग मशीन का दिल है।केवल एक उपयुक्त अल्ट्रासोनिक ट्रांसड्यूसर के साथ अल्ट्रासोनिक वेल्डिंग मशीन का बेहतर उपयोग किया जा सकता है।
यह 20 KHz अल्ट्रासोनिक डुकेन 41S30 कनवर्टर110-3122 मानक भारी शुल्क ट्रांसड्यूसर के रूप में एक ही पीजो ड्राइवर असेंबली का उपयोग करता है लेकिन कठोर वातावरण में उपयोग की सुविधा के लिए या जहां उपकरण को बंद किया जाना चाहिए, वहां एक सीलबंद आवास और एक सैन्य-स्पेक कनेक्टर में 24 "कॉर्ड समाप्त होता है। सफाई के लिए नीचे।आवास में 1/4 "ओडी पॉली टयूबिंग के लिए फिटिंग है जो ड्राई कूलिंग एयर को ड्राइवर असेंबली से ले जाने और ले जाने के लिए है। एक मानक डुकेन प्रेस में नहीं लगाया जा सकता है। 200-1233-10 अल्ट्रासाउंड केबल के उपयोग की आवश्यकता है। आउटपुट थ्रेड 1 है / 2-20।
विशेष विवरण:
| नमूना | क्यूआर-डी41एस30 |
| आवृत्ति | 20 किलोहर्ट्ज़ |
| बिजली उत्पादन | 2000 वाट |
| संयुक्त बोल्ट | 1/2-20UNF |
| सिरेमिक डिस्क व्यास | 50 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 11-18nf |
| आयाम | १० उम |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
सही ट्रांसड्यूसर कैसे चुनें?
अल्ट्रासोनिक ट्रांसड्यूसर की पसंद को इनपुट और आउटपुट के मिलान, यांत्रिक स्थापना और मिलान आकार पर ध्यान देना चाहिए, और निम्नलिखित मापदंडों पर विचार किया जाना चाहिए:
1. गुंजयमान आवृत्ति:
आवृत्ति एक आवृत्ति जनरेटर, मिलीवोल्टमीटर, या एक प्रतिबाधा विशेषता विश्लेषक या इसी तरह के उपकरणों के साथ मापी गई आवृत्ति के साथ ट्रांसमिशन लाइन विधि द्वारा मापी गई आवृत्ति को संदर्भित करती है।आम तौर पर छोटी सिग्नल आवृत्ति के रूप में जाना जाता है।इसके विपरीत मशीन फ़्रीक्वेंसी है, यानी वास्तविक ऑपरेटिंग फ़्रीक्वेंसी को तब मापा जाता है जब ग्राहक ट्रांसड्यूसर को केबल के माध्यम से ड्राइव पावर सप्लाई से जोड़ता है और बिना लोड या लोड के सक्रिय होता है।क्योंकि ग्राहकों के मिलान सर्किट अलग-अलग होते हैं, अलग-अलग ड्राइविंग बिजली की आपूर्ति के साथ एक ही ट्रांसड्यूसर की आवृत्ति अलग होती है, और ऐसी आवृत्ति को ऑर्डर करने के आधार के रूप में उपयोग नहीं किया जा सकता है।
2. ट्रांसड्यूसर क्षमता:
यही है, ट्रांसड्यूसर की मुक्त समाई को आमतौर पर 400Hz-1000Hz की आवृत्ति पर एक समाई पुल या उपकरण के समान एक प्रतिबाधा विशेषता विश्लेषक के साथ मापा जा सकता है।अल्ट्रासोनिक ट्रांसड्यूसर की क्षमता को सामान्य पोर्टेबल कैपेसिटेंस मीटर से भी मापा जा सकता है।
3. काम करने का तरीका:
विभिन्न प्रसंस्करण विधियों और आवश्यकताओं के कारण, अल्ट्रासोनिक ट्रांसड्यूसर के काम करने के तरीकों को मोटे तौर पर निरंतर काम (धातु वेल्डिंग) और स्पंदित काम (प्लास्टिक वेल्डिंग) में विभाजित किया जा सकता है।ट्रांसड्यूसर के लिए विभिन्न कार्य विधियों की अलग-अलग आवश्यकताएं होती हैं।सामान्यतया, निरंतर कार्य में लगभग कोई विराम समय नहीं होता है, लेकिन कार्यशील धारा बहुत बड़ी नहीं होती है, और नाड़ी का काम रुक-रुक कर होता है, रुकता है, लेकिन तात्कालिक धारा बहुत बड़ी होती है, और दोनों राज्यों में शक्ति बहुत बड़ी होती है।अल्ट्रासोनिक ट्रांसड्यूसर प्रकार और अधिकतम शक्ति:
विभिन्न प्रयोजनों के लिए मशीनों की नाममात्र शक्ति के लिए अलग-अलग आवश्यकताएं हैं, और विभिन्न मशीनों पर उपयोग किए जाने पर एक ही अल्ट्रासोनिक ट्रांसड्यूसर की नाममात्र शक्ति भिन्न हो सकती है।अस्पष्टता से बचने के लिए, ग्राहकों को ट्रांसड्यूसर की संरचना, जैसे कॉलम प्रकार, उल्टे हॉर्न प्रकार, आदि, साथ ही पीजोइलेक्ट्रिक सिरेमिक वेफर्स का व्यास और संख्या निर्दिष्ट करनी चाहिए।
41S30 20Khz अल्ट्रासाउंड रिप्लेसमेंट डुकेन कन्वर्टर एयर कूलिंग होल के साथ
