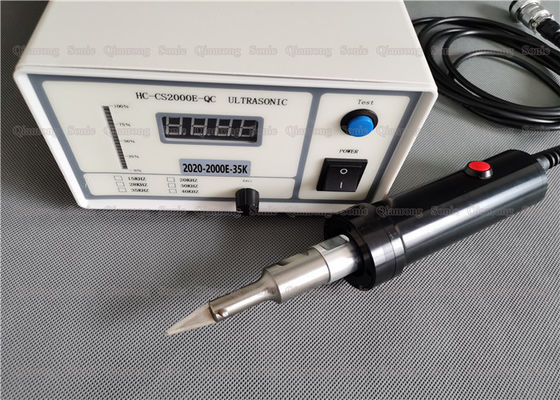

35khz अल्ट्रासोनिक कटर अतिव्यापी समग्र सामग्री के लिए

अल्ट्रासोनिक कटर विभिन्न ओवरलैपिंग समग्र सामग्री काटने के लिए 35Khz आवृत्ति के साथ

विवरण:

अल्ट्रासोनिक कटर की मूल संरचना एक अल्ट्रासोनिक ट्रांसड्यूसर, एक हॉर्न, एक टूल हेड (चाकू शरीर), और एक ड्राइविंग ड्राइव स्रोत है।

अल्ट्रासोनिक काटने में कटौती की जाने वाली सामग्री की स्थानीय गर्मी को पिघलाने के लिए अल्ट्रासोनिक तरंगों की ऊर्जा का उपयोग किया जाता है, ताकि इसे तेज धार की आवश्यकता न हो।अल्ट्रासोनिक रबर काटने के चाकू का सिद्धांत पारंपरिक दबाव काटने से काफी अलग है।

अल्ट्रासोनिक कटर का उपयोग थर्माप्लास्टिक राल शीट, शीट, फिल्मों और टुकड़े टुकड़े, कार्बन फाइबर कंपोजिट, पॉलीइथाइलीन फाइबर, कार्बन या ग्लास फाइबर, रबर, वल्केनाइज्ड लेटेक्स, नॉन-वल्केनाइज्ड लेटेक्स और भोजन से युक्त लेखों को काटने के लिए किया जा सकता है।

सिद्धांत:

अल्ट्रासोनिक ड्राइव पावर स्रोत व्यावसायिक शक्ति को एक उच्च-आवृत्ति वाले उच्च-वोल्टेज को वर्तमान में परिवर्तित करता है और इसे अल्ट्रासोनिक ट्रांसड्यूसर के लिए आउटपुट करता है।एक अल्ट्रासोनिक ट्रांसड्यूसर वास्तव में एक ऊर्जा रूपांतरण उपकरण के बराबर है जो इनपुट विद्युत ऊर्जा को यांत्रिक ऊर्जा, अर्थात अल्ट्रासोनिक तरंगों में परिवर्तित करता है।इसकी अभिव्यक्ति यह है कि ट्रांसड्यूसर अनुदैर्ध्य दिशा में आगे और पीछे चलता है।टेलीस्कोपिक गति की आवृत्ति ड्राइविंग पावर स्रोत द्वारा आपूर्ति की जाने वाली उच्च आवृत्ति बारी चालू की आवृत्ति के बराबर है।सींग की भूमिका संपूर्ण अल्ट्रासोनिक कंपन प्रणाली को ठीक करने और ट्रांसड्यूसर के आउटपुट आयाम को समायोजित करने के लिए है।एक तरफ टूल हेड (चाकू शरीर) आयाम को बढ़ाता है और अल्ट्रासाउंड को केंद्रित करता है।दूसरी ओर, अल्ट्रासोनिक तरंग आउटपुट है, और अल्ट्रासोनिक ऊर्जा कटिंग ब्लेड के समान कटाई के किनारे का उपयोग करके काटे जाने वाले सामग्री के काटने वाले हिस्से पर केंद्रित है।विशाल अल्ट्रासोनिक ऊर्जा की कार्रवाई के तहत, हिस्सा नरम हो जाता है और तुरंत पिघल जाता है, और ताकत बहुत कम हो जाती है।इस समय, जब तक एक छोटी कटिंग बल लागू किया जाता है, तब तक काटने का उद्देश्य प्राप्त किया जा सकता है।

विशेष विवरण:

अल्ट्रासोनिक काटने चाकू के लाभ:

1. उच्च स्थिरता: अल्ट्रासोनिक जनरेटर काम कर रहा है जब 35KHz विद्युत चुम्बकीय कंपन उत्पन्न होता है, और यह यांत्रिक कंपन में तब्दील हो जाता है और काटने वाले चाकू और सामग्री को काटने के लिए प्रेषित होता है।स्लाटिंग को यंत्रवत् रूप से किया जाता है, इसलिए तेज काटने वाले किनारों की कोई आवश्यकता नहीं है, और ब्लेड पहनना छोटा है, और कटर सिर को खुद से बदला जा सकता है।
2. कोई प्रदूषण नहीं: जब अल्ट्रासोनिक चाकू काट रहा है, तो चाकू के सिर का तापमान 50 ℃ से कम है, इसलिए धूम्रपान और गंध उत्पन्न नहीं होगा, जो काटने के दौरान चोट और आग के खतरे को समाप्त करता है।
3. नीट काटना: उच्च आवृत्ति कंपन द्वारा अल्ट्रासोनिक काटने के कारण, सामग्री ब्लेड की सतह का पालन नहीं करेगी, और काटते समय केवल थोड़ी मात्रा में दबाव की आवश्यकता होती है, और यह नाजुक और नरम के लिए ख़राब नहीं होगी और पहनेंगी सामग्री।कपड़े को काट दिया जाता है और एक ही समय में स्वचालित रूप से सील कर दिया जाता है, इससे किनारे का पतन नहीं होगा।
4. सरल ऑपरेशन: काटने का चाकू अल्ट्रासोनिक जनरेटर से जुड़ा हुआ है, जनरेटर 220V के मुख्य से जुड़ा हुआ है, और कटिंग शुरू करने के लिए स्विच चालू है।यह हैंड-हेल्ड कटिंग को सपोर्ट करता है और एयर-कूल्ड इंटरफेस से लैस है।
5. आवेदनों की एक विस्तृत श्रृंखला: सभी प्रकार की कपड़ा सामग्री और प्लास्टिक शीट को अल्ट्रासोनिक रूप से काटा जा सकता है, जैसे कि प्राकृतिक फाइबर, सिंथेटिक फाइबर, गैर-बुने हुए कपड़े और बुना हुआ कपड़ा, अल्ट्रासोनिक रूप से काटे जा सकते हैं।
