ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-5020-4BZ |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | कार्टन में पैक किया हुआ |
| प्रसव के समय: | 3 कार्यदिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| उत्पादों का नाम: | अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर | आवृत्ति: | 20 केएचजेड |
|---|---|---|---|
| निर्गमन शक्ति: | 2000 वॉट | संयुक्त बोल्ट: | M18 * 1.5 |
| सिरेमिक डिस्क व्यास: | 50 मिमी | सिरेमिक डिस्क की मात्रा: | 4 पीस |
| समाई: | 11-13nf | आयाम: | 10 um |
| मिट्टी के पात्र: | PZT8 | आवेदन: | गैर बुना वेल्डर |
| प्रमुखता देना: | अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर 20khz,M18 * 1.5 अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर,10 उम अल्ट्रासोनिक ट्रांसड्यूसर |
||
डिस्पोजेबल मेडिकल मास्क गैर बुना अल्ट्रासोनिक वेल्डिंग उद्देश्य 20khz अल्ट्रासोनिक ट्रांसड्यूसर द्वारा
विवरण:
अल्ट्रासोनिक ट्रांसड्यूसर एक ऊर्जा रूपांतरण उपकरण है जो इनपुट विद्युत शक्ति को यांत्रिक शक्ति में परिवर्तित करता है।यह अल्ट्रासोनिक वेल्डिंग मशीन का दिल है।केवल एक उपयुक्त अल्ट्रासोनिक ट्रांसड्यूसर के साथ अल्ट्रासोनिक वेल्डिंग मशीन का बेहतर उपयोग किया जा सकता है।हम मुख्य रूप से निम्नलिखित मापदंडों के माध्यम से सही चुनते हैं अल्ट्रासोनिक ट्रांसड्यूसर:
अल्ट्रासोनिक ट्रांसड्यूसर की पसंद को इनपुट और आउटपुट, मैकेनिकल इंस्टॉलेशन और मिलान आकार के मिलान पर ध्यान देना चाहिए, और निम्नलिखित मापदंडों पर विचार किया जाना चाहिए:
1. गुंजयमान आवृत्ति:
आवृत्ति एक आवृत्ति जनरेटर, मिलीवोलमीटर, या एक प्रतिबाधा विशेषता विश्लेषक या इसी तरह के उपकरणों के साथ मापा आवृत्ति के साथ ट्रांसमिशन लाइन विधि द्वारा मापा आवृत्ति को संदर्भित करता है।आमतौर पर छोटे संकेत आवृत्ति के रूप में जाना जाता है।इसके विपरीत मशीन फ़्रीक्वेंसी है, अर्थात वास्तविक ऑपरेटिंग फ़्रीक्वेंसी को तब मापा जाता है जब ग्राहक ट्रांसड्यूसर को केबल के माध्यम से ड्राइव पावर सप्लाई से जोड़ता है और बिना किसी लोड या लोड के एनर्जेटिक होता है।क्योंकि ग्राहकों के मिलान सर्किट अलग-अलग हैं, अलग-अलग ड्राइविंग बिजली की आपूर्ति के साथ एक ही ट्रांसड्यूसर की आवृत्ति अलग है, और ऑर्डर करने के आधार पर ऐसी आवृत्ति का उपयोग नहीं किया जा सकता है।
2. ट्रांसड्यूसर क्षमता:
यही है, ट्रांसड्यूसर की नि: शुल्क धारिता को आमतौर पर 400Hz-1000Hz की आवृत्ति पर एक समाई पुल के साथ मापा जा सकता है, या उपकरण के समान एक प्रतिबाधा वाले विशेषता विश्लेषक।अल्ट्रासोनिक ट्रांसड्यूसर के समाई को एक सामान्य पोर्टेबल समाई मीटर के साथ मापा जा सकता है।
3. काम करने का तरीका:
विभिन्न प्रसंस्करण विधियों और आवश्यकताओं के कारण, अल्ट्रासोनिक ट्रांसड्यूसर के काम के तरीकों को मोटे तौर पर निरंतर काम (धातु वेल्डिंग) और स्पंदित काम (प्लास्टिक वेल्डिंग) में विभाजित किया जा सकता है।विभिन्न कार्य विधियों में ट्रांसड्यूसर के लिए अलग-अलग आवश्यकताएं हैं।आम तौर पर, निरंतर काम का लगभग कोई ठहराव का समय नहीं होता है, लेकिन कामकाजी करंट बहुत बड़ा नहीं होता है, और पल्स का काम रुक-रुक कर होता है, लेकिन तात्कालिक करंट बहुत बड़ा होता है, और दोनों राज्यों में शक्ति बहुत बड़ी होती है।अल्ट्रासोनिक ट्रांसड्यूसर प्रकार और अधिकतम शक्ति:
विभिन्न प्रयोजनों के लिए मशीनों की नाममात्र शक्ति के लिए अलग-अलग आवश्यकताएं हैं, और विभिन्न मशीनों पर उपयोग किए जाने पर एक ही अल्ट्रासोनिक ट्रांसड्यूसर की नाममात्र शक्ति भिन्न हो सकती है।अस्पष्टता से बचने के लिए, ग्राहकों को ट्रांसड्यूसर की संरचना को निर्दिष्ट करना चाहिए, जैसे स्तंभ प्रकार, उल्टे सींग प्रकार, आदि, साथ ही साथ पीजोइलेक्ट्रिक सिरेमिक वेफर्स का व्यास और संख्या।
उपरोक्त कई पैरामीटर हैं जिन्हें अल्ट्रासोनिक ट्रांसड्यूसर की चयन प्रक्रिया में ध्यान देने की आवश्यकता है।ट्रांसड्यूसर उपयुक्त है या नहीं यह सीधे अल्ट्रासोनिक वेल्डिंग मशीन के वास्तविक प्रदर्शन और स्थिरता को प्रभावित करेगा।हांग्जो Qianrong स्वचालन उपकरण अल्ट्रासोनिक वेल्डिंग के क्षेत्र पर कई वर्षों से ध्यान केंद्रित कर रहा है, और वर्तमान में इसका उपयोग विभिन्न क्षेत्रों में किया जा सकता है।ग्राहक विभिन्न उच्च गुणवत्ता वाले प्रदर्शन अल्ट्रासोनिक ट्रांसड्यूसर और विभिन्न अल्ट्रासोनिक वेल्डिंग उपकरण प्रदान करते हैं!
विशेष विवरण:
| नमूना | क्यूआर-5020-4BZ |
| आवृत्ति | 20khz |
| निर्गमन शक्ति | 2000 वॉट |
| संयुक्त बोल्ट | M18 * 1.5 |
| सिरेमिक डिस्क व्यास | 50 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 11-16nf |
| आयाम | 10 um |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
अल्ट्रासोनिक ट्रांसड्यूसर की कार्यात्मक संरचना:
(1), मिलान परत ध्वनिक खिड़की है
(2) Piezoelectric सिरेमिक डिस्क ट्रांसड्यूसर
(३), समर्थन करना
(4), लीड केबल
(5), जिसमें यह भी शामिल है कि इसमें एक सिंबल एरे रिसीवर भी शामिल है, जो एक केबल द्वारा संचालित होता है
(६), to से १६ सिंबल ट्रांसड्यूसर
((), धातु की अंगूठी
(8), रबर वॉशर
(९), रचना;साइम्बल सरणी रिसीवर डिस्क-प्रकार पीज़ोइलेक्ट्रिक ट्रांसड्यूसर 3 के ऊपर स्थित है;पीज़ोइलेक्ट्रिक सिरेमिक डिस्क ट्रांसड्यूसर का उपयोग एक बुनियादी अल्ट्रासोनिक ट्रांसड्यूसर के रूप में किया जाता है, जो अल्ट्रासोनिक संकेतों को प्रसारित और प्राप्त करता है;साइम्बल एरे रिसेप्शन डिवाइस डिस्क ट्रांसड्यूसर के बैंड के बाहर डॉपलर इको सिग्नल प्राप्त करने के लिए एक अल्ट्रासोनिक रिसीवर के रूप में डिस्क पीजोइलेक्ट्रिक ट्रांसड्यूसर के ऊपर स्थित है।

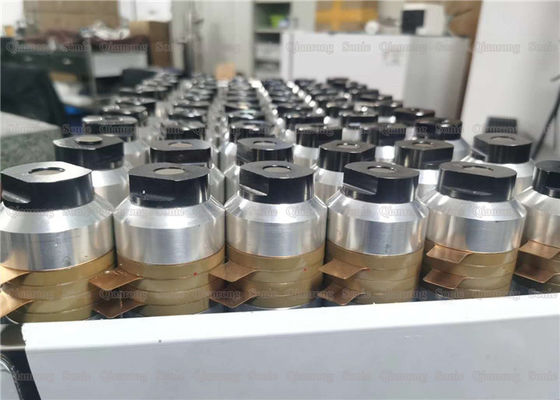

20khz अल्ट्रासोनिक ट्रांसड्यूसर द्वारा डिस्पोजेबल मेडिकल मास्क गैर बुना अल्ट्रासोनिक वेल्डिंग उद्देश्य
