ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-W60A |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | लकड़ी के मामले में पैक |
| प्रसव के समय: | 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 यूनिट |
| उत्पाद का नाम: | अल्ट्रासोनिक तार एम्बेडिंग मशीन | आवृत्ति: | 60kHz |
|---|---|---|---|
| पावर: | 100W | वोल्ट: | 220v |
| सुरक्षित आस्तीन: | φ25 * 110 | वेल्डिंग सिर: | एपर्चर 0.3 मिमी 0.5 मिमी |
| शीतलन कंप्रेसर हवा: | > 0.1MPa / इकाई | जेनरेटर: | एनालॉग जनरेटर |
| प्रमुखता देना: | अल्ट्रासोनिक संबंध मशीन,पोर्टेबल अल्ट्रासोनिक वेल्डर |
||

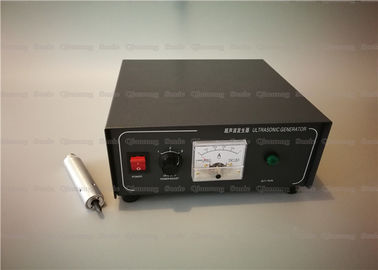

धातु के तारों की 100W 60Khz अल्ट्रासोनिक प्रत्यारोपण प्लास्टिक शीट से मिलाया गया
विवरण:
अल्ट्रासोनिक तार दफन डिवाइस, जिसे स्मार्ट कार्ड एंटीना वेल्डिंग मशीन, स्मार्ट कार्ड स्पॉट वेल्डिंग मशीन, स्मार्ट कार्ड ऐन्टेना इम्प्लांट आदि के रूप में भी जाना जाता है, स्मार्ट कार्ड दफन तार के लिए एक पेशेवर उपकरण है। मुख्य भूमिका का उपयोग आईडी स्मार्ट कार्ड के धातु के तारों और चिप्स के आरोपण के लिए किया जाता है, अर्थात, तारों या चिप्स को प्लास्टिक शीट में मिलाया जाता है। यह हाल के वर्षों में आरएफआईडी के क्षेत्र में महत्वपूर्ण अनुप्रयोगों में से एक है।
काम करने का तरीका:
तार के प्रत्यारोपण के सिर में छेद में लगाए जाने के लिए तार डालें, एक प्लास्टिक शीट पर तार प्रत्यारोपण के सिर (वेल्डिंग सतह) को रखें (जैसा कि नीचे दिए गए आंकड़े में दिखाया गया है), अल्ट्रासोनिक उपकरण शुरू करें, और वायरिंग का संचालन करें। और दफन किया गया मार्ग रूटिंग के दौरान पूरा हुआ। जब लाइन पूरी हो जाती है, उसी समय पूरी वेल्डिंग प्रक्रिया भी पूरी हो जाती है।
काम करने का सिद्धांत:
अल्ट्रासोनिक तार दफन डिवाइस का कार्य सिद्धांत एक अल्ट्रासोनिक जनरेटर के माध्यम से 50/60 हर्ट्ज करंट को हाई-फ़्रीक्वेंसी बारी में करंट में बदलना है, और फिर हाई-फ़्रीक्वेंसी मैकेनिकल मोशन उत्पन्न करने के लिए अल्ट्रासोनिक ट्रांसड्यूसर में विद्युत ऊर्जा का इनपुट करना है। फिर यांत्रिक गति को एक सेट के माध्यम से बदला जा सकता है आयाम मॉड्यूलेटर डिवाइस को वेल्डिंग सिर पर प्रेषित किया जाता है, और वेल्डिंग सिर वेल्डेड होने के लिए वर्कपीस के संयुक्त को प्राप्त कंपन ऊर्जा पहुंचाता है। इस क्षेत्र में, कंपन ऊर्जा को तापीय ऊर्जा में घर्षण द्वारा परिवर्तित किया जाता है, प्लास्टिक को पिघलाया जाता है, और शीघ्र ही तार का संचालन किया जाता है। प्लास्टिक की चादर में दफन।
विशेष विवरण:
| प्रकार | क्यूआर-W60A |
| आवृत्ति (KHz) | 60KHz |
| उत्प्रेरक | बाहरी नियंत्रण या मैनुअल नियंत्रण |
| वेल्डर सिर | पहनने का विरोध मिश्र धातु इस्पात HRC55 ° से ऊपर |
| छेद करना | Φ0.3 मिमी या .50.5 मिमी |
| पावर कोड | 2M या 5M |
| जनक | डिजिटल जनरेटर V6.6 या एनालॉग जनरेटर ZJS-100 |
| जनरेटर का आकार | 280 * 320 * 140 मिमी (v6.6) 280 * 320 * 150 मिमी (ZJS-100) |
| कवर आयाम | Φ25X100mm |
| कवर सामग्री | नायलॉन या एल्यूमीनियम |
| ठंडा करने का तरीका | संपीड़ित हवा ठंडा (mm4 मिमी नाली) |
| गति | 0.1-0. / एस |
| धागा निश्चित चक्र | लंबाई 60000 मी। / से |
लाभ:
1. बुद्धिमान आवृत्ति खोज, दफन सिर के जीवन को 2-3 बार लम्बा करें।
2. टांका लगाने, प्रक्रिया और लागत को कम करने से पहले कोई टांका लगाने की आवश्यकता नहीं होती है।
3. मिलान शक्ति मजबूत है, और दफन सिर और अल्ट्रासोनिक जनरेटर इच्छा पर परस्पर जुड़े हो सकते हैं।
4. बहु बिंदु बिजली नियंत्रण, सुपर उच्च गति दफन तार, अच्छा स्थिरता।
5. दफन होने पर उपकरण हीटिंग की समस्या को हल करें, लंबे समय तक काम कर सकता है।
6. मानकीकृत डिजाइन, सीधे आयातित उत्पादों, पर्यावरण संरक्षण और सुरक्षा की जगह ले सकता है।
आईडी कार्ड उत्पादन के लिए हाई फ्रीक्वेंसी 60Khz अल्ट्रासोनिक वायर एंब्रॉयडरी मशीन
