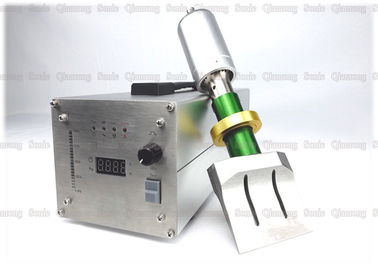

डिजिटल जनरेटर के साथ उच्च आवृत्ति कंपन अल्ट्रासोनिक रबर काटने ब्लेड

डिजिटल जनरेटर के साथ उच्च आवृत्ति 40Khz कंपन अल्ट्रासोनिक रबर काटने ब्लेड

सिद्धांत:

अल्ट्रासोनिक रबर कटर का सिद्धांत अल्ट्रासोनिक जनरेटर के माध्यम से 50/60 हर्ट्ज करंट को 20, 30 या 40 kHz विद्युत ऊर्जा में बदलना है। परिवर्तित उच्च आवृत्ति वाली विद्युत ऊर्जा को फिर से उसी आवृत्ति के यांत्रिक कंपन में ट्रांसड्यूसर द्वारा परिवर्तित किया जाता है, और फिर यांत्रिक कंपन को आयाम मॉड्यूलेटर उपकरणों के एक सेट के माध्यम से काटने वाले ब्लेड में प्रेषित किया जाता है जो आयाम को बदल सकता है। अल्ट्रासोनिक रबर काटने ब्लेड 10-70 माइक्रोन के आयाम के साथ अपनी लंबाई के साथ कंपन करता है और प्रति सेकंड 40,000 बार (40 kHz) दोहराता है (ब्लेड का कंपन सूक्ष्म है और आम तौर पर नग्न आंखों से देखना मुश्किल है)। कटिंग ब्लेड तब प्राप्त की जाने वाली कंपन ऊर्जा को काटने के लिए वर्कपीस की कटिंग सतह तक पहुंचाता है, जिसमें रबर अणु की आणविक ऊर्जा को सक्रिय करके और आणविक श्रृंखला को खोलकर कंपन ऊर्जा काटा जाता है।

संरचनात्मक संरचना:

अल्ट्रासोनिक कटिंग सिस्टम के मुख्य घटकों में एक अल्ट्रासोनिक जनरेटर (ड्राइव पावर), एक अल्ट्रासोनिक ट्रांसड्यूसर, एक हॉर्न, एक कटर (टूल हेड), और विभिन्न आउटपुट लाइनें और नियंत्रण लाइनें शामिल हैं। अल्ट्रासोनिक ड्राइव पावर स्रोत व्यावसायिक शक्ति को एक उच्च-आवृत्ति वाले उच्च-वोल्टेज को वर्तमान में परिवर्तित करता है और इसे अल्ट्रासोनिक ट्रांसड्यूसर के लिए आउटपुट करता है। एक अल्ट्रासोनिक ट्रांसड्यूसर वास्तव में एक ऊर्जा रूपांतरण उपकरण के बराबर है जो इनपुट विद्युत ऊर्जा को यांत्रिक ऊर्जा, अर्थात अल्ट्रासोनिक तरंगों में परिवर्तित करता है। इसकी अभिव्यक्ति यह है कि ट्रांसड्यूसर अनुदैर्ध्य दिशा में आगे और पीछे चलता है। टेलीस्कोपिक गति की आवृत्ति ड्राइविंग पावर स्रोत द्वारा आपूर्ति की जाने वाली उच्च आवृत्ति की वर्तमान आवृत्ति की आवृत्ति के बराबर है। सींग की भूमिका संपूर्ण अल्ट्रासोनिक कंपन प्रणाली को ठीक करने और ट्रांसड्यूसर के आउटपुट आयाम को बढ़ाने के लिए है। काटने वाला ब्लेड (टूल हेड) एक तरफ आयाम बढ़ाता है और अल्ट्रासोनिक तरंग को केंद्रित करता है। दूसरी ओर, अल्ट्रासोनिक तरंग आउटपुट है, और अल्ट्रासोनिक ऊर्जा सामग्री के काटने वाले हिस्से के लिए कटिंग ब्लेड के समान काटने वाले किनारे का उपयोग करके ध्यान से इनपुट है। विशाल अल्ट्रासोनिक ऊर्जा की कार्रवाई के तहत, हिस्सा नरम हो जाता है और तुरंत पिघल जाता है, और ताकत बहुत कम हो जाती है। इस समय, जब तक एक छोटी कटिंग बल लागू होती है, तब तक सामग्री को काटने का उद्देश्य प्राप्त किया जा सकता है।

विशेष विवरण:

लाभ और विशेषताएं:

1. चीरा चिकनी और दृढ़ है, काटने का किनारा सटीक है, यह विकृत नहीं होगा, और यह विकृत, फूला हुआ, खींचा या झुर्रीदार नहीं होगा;

2. उच्च काटने परिशुद्धता और निरंतर रबर यौगिक;

3. काटने की सतह अच्छा खत्म और अच्छा संबंध है;

4. तेज, कुशल और प्रदूषण मुक्त;

5. सुंदर उपस्थिति, सरल ऑपरेशन, जब काटने, शांत और ले जाने के लिए कोई दोलन नहीं।

डिजिटल जनरेटर के साथ उच्च आवृत्ति 40Khz कंपन अल्ट्रासोनिक रबर काटने ब्लेड
