ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-T35 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | दफ़्ती में भरे |
| प्रसव के समय: | 3 कार्यदिवसों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000pcs |
| उत्पाद का नाम: | अल्ट्रासोनिक रिप्लेसमेंट कन्वर्टर | आवृत्ति: | 35 kHz |
|---|---|---|---|
| उत्पादन शक्ति: | 1000 वाट | संयुक्त बोल्ट: | M8 |
| सिरेमिक डिस्क व्यास: | 25 मिमी | समाई: | 2.1-2.3nf |
| आयाम: | 6um | आवेदन: | अल्ट्रासोनिक प्लास्टिक वेल्डिंग मशीन |
| प्रमुखता देना: | ultrasonic converter,उच्च शक्ति अल्ट्रासोनिक transducer |
||

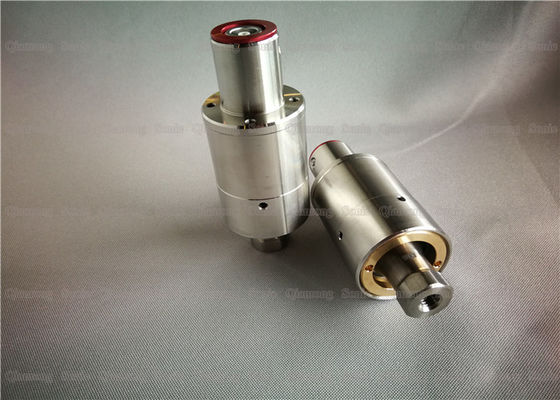

प्लास्टिक वेल्डिंग मशीन के लिए BNC कनेक्टर के साथ 35Khz 1000w रिप्लेसमेंट टेलिसोनिक कोनॉर्कर
विवरण :
पुनरावृत्ति टेलसोनिक एसई 3512 सी कोनवर्टर। अल्ट्रासोनिक ट्रांसड्यूसर एक ऐसा उपकरण है जो उच्च आवृत्ति की विद्युत ऊर्जा को यांत्रिक ऊर्जा में बदल सकता है। यह आम तौर पर मैग्नेटोस्ट्रिक्टिव और पीजोइलेक्ट्रिक सिरेमिक है। पावर आउटपुट को अल्ट्रासोनिक जनरेटर, और फिर अल्ट्रासोनिक ट्रांसड्यूसर के लिए भेजा जाता है। अल्ट्रासोनिक व्युत्पत्ति उपकरण अल्ट्रासोनिक तरंगों को उत्पन्न कर सकता है।
अल्ट्रासोनिक ट्रांसड्यूसर ऊर्जा उपकरण हैं जो विद्युत ऊर्जा, यांत्रिक ऊर्जा या ध्वनिक ऊर्जा को ऊर्जा के एक रूप से दूसरे रूप में परिवर्तित करते हैं, जिसे अल्ट्रासोनिक ट्रांसड्यूसर भी कहा जाता है, जिसे सक्रिय सेंसर भी कहा जाता है। सबसे परिपक्व और विश्वसनीय में से एक उपकरण है जो पीजोइलेक्ट्रिक प्रभाव द्वारा विद्युत ऊर्जा और ध्वनिक ऊर्जा को परिवर्तित करता है, जिसे पीजोइलेक्ट्रिक ट्रांसड्यूसर के रूप में भी जाना जाता है।
विशेष विवरण:
| आदर्श | क्यूआर-T35 |
| आवृत्ति | 35 khz |
| निर्गमन शक्ति | 1000 वॉट |
| संयुक्त बोल्ट | M8 |
| सिरेमिक डिस्क व्यास | 25mm |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 2.1-2.3nf |
| आयाम | 6 उम |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
विशिष्टता:
| यह उन्हें नहीं | कनेक्ट पेंच (आकार) | सिरेमिक व्यास (मिमी) | सिरेमिक की मात्रा (पीसी) | अनुनाद आवृत्ति (khz) | निवेश शक्ति | मशीन |
| 1-क्यूआर-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 | ब्रैनसन 2000 श्रृंखला |
| 2-क्यूआर-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 | ब्रैनसन 2000 श्रृंखला |
| 3-क्यूआर-B502 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | ब्रैनसन 5170, 8800 रु |
| 4-क्यूआर-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 | ब्रैनसन 8200, 8400 |
| 5-क्यूआर-B803 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | ब्रैनसन 8700 |
| 6-क्यूआर-B902J | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | ब्रैनसन 910W या IW + |
| 7-क्यूआर-B4TH | M8 | 25 | 4 | 40 | 800 | 40khz ब्रैनसन का स्वागत करता है |
| 8-क्यूआर-B4TR | M8 | 25 | 4 | 40 | 800 | 40khz ब्रैनसन का स्वागत करता है |
| 9-क्यूआर-D20 | 1 / 2-20UNF | 50 | 2 | 20 | 2000 | 20khz डुकने हैवी ड्यूटी |
| 10-क्यूआर-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | डुकने मॉडल 43A250, 43A255, 43D255, 43E255, 43A260, या BB460 |
| 11-क्यूआर-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-क्यूआर-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-क्यूआर-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | डुकने मॉडल 43 बी 18 |
| 14-क्यूआर-D41C28 | M8 | 35 | 2 | 40 | 800 | 40khz डुकने का स्वागत करता है |
| 15-क्यूआर-D41C29 | M8 | 35 | 2 | 40 | 800 | 40khz डुकने का स्वागत करता है |
| 16-क्यूआर-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khz रिनको वेल्डर |
| 17-क्यूआर-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | 35khz रिको वेल्डर |
| 18-क्यूआर-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-क्यूआर-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-क्यूआर-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-क्यूआर-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-क्यूआर-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-क्यूआर-T35 | M8 | 25 | 4 | 35 | 800 | 35khz टेल्सोनिक मशीन |
| 24-क्यूआर-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
विशेष आइटम अनुकूलित किया जा सकता है।
अल्ट्रासोनिक प्लास्टिक वेल्डिंग सिद्धांत:
जब अल्ट्रासोनिक तरंगें थर्माप्लास्टिक प्लास्टिक संपर्क सतह पर कार्य करती हैं, तो प्रति सेकंड हजारों बार दसियों की उच्च आवृत्ति कंपन उत्पन्न होती हैं। एक निश्चित आयाम का यह उच्च-आवृत्ति कंपन अल्ट्रासोनिक ऊर्जा को वेल्ड क्षेत्र में ऊपरी वेल्ड के माध्यम से पहुंचाता है, क्योंकि वेल्ड क्षेत्र दो है वेल्ड के इंटरफेस में, ध्वनिक प्रतिरोध बड़ा है, इसलिए स्थानीय उच्च तापमान उत्पन्न होते हैं। इसके अलावा, प्लास्टिक की खराब तापीय चालकता के कारण, यह समय में विघटित नहीं हो सकता है और वेल्ड ज़ोन में इकट्ठा हो सकता है, जिससे कि दो प्लास्टिक के संपर्क चेहरे तेजी से पिघल जाते हैं, और एक निश्चित दबाव के बाद, वे एक में एकीकृत होते हैं। जब अल्ट्रासोनिक तरंग बंद हो जाता है, तो दबाव को कुछ सेकंड के लिए स्थिर करने दें, इस प्रकार वेल्डिंग प्रयोजनों के लिए एक मजबूत आणविक श्रृंखला का निर्माण होता है, वेल्डिंग की ताकत कच्चे माल की ताकत के करीब हो सकती है। अल्ट्रासोनिक प्लास्टिक वेल्डिंग की गुणवत्ता ट्रांसड्यूसर वेल्डिंग सिर, लागू दबाव और वेल्डिंग समय के आयाम पर निर्भर करती है। वेल्डिंग समय और वेल्डिंग सिर के दबाव को समायोजित किया जा सकता है। आयाम ट्रांसड्यूसर और हॉर्न द्वारा निर्धारित किया जाता है। इन तीनों राशियों के परस्पर संपर्क का एक उपयुक्त मूल्य है। जब ऊर्जा उचित मूल्य से अधिक हो जाती है, तो प्लास्टिक की पिघलने की मात्रा बड़ी होती है, और वेल्डिंग सामग्री आसानी से विकृत हो जाती है; यदि ऊर्जा छोटी है, तो वेल्डिंग आसान नहीं है, और लागू दबाव बहुत बड़ा नहीं है। यह इष्टतम दबाव वेल्डेड भाग के किनारे की लंबाई और किनारे के प्रति 1 मिमी के इष्टतम दबाव का उत्पाद है।
