| MOQ: | 1 इकाई |
| कीमत: | Negotation |
| standard packaging: | लकड़ी के कार्टन में पैक |
| Delivery period: | 15 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 1000 पीसीएस |

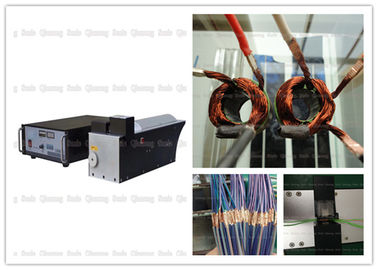

20Khz अल्ट्रासोनिक वायर हार्नेस विद्युत औद्योगिक के लिए डिजिटल जनरेटर के साथ वेल्डिंग का निर्माण
विवरण:
अल्ट्रासोनिक तार दोहन वेल्डिंग वेल्डेड होने के लिए दो तार हार्नेस वर्कपीस की सतह पर संचारित करने के लिए उच्च आवृत्ति कंपन तरंगों का उपयोग करता है। दबाव में, दो तार दोहन वर्कपीस की सतहों को आणविक परतों के बीच एक संलयन बनाने के लिए एक साथ रगड़ा जाता है। लाभ यह है कि यह तेज और ऊर्जा की बचत है। उच्च संलयन शक्ति, अच्छा विद्युत चालकता, कोई चिंगारी, ठंड प्रसंस्करण के करीब; नुकसान यह है कि वेल्डेड धातु के हिस्से बहुत मोटे नहीं होने चाहिए (आम तौर पर 5 मिमी से कम या बराबर), मिलाप के जोड़ों को बहुत बड़ा नहीं होना चाहिए, और दबाव डालने की आवश्यकता है।
पैरामीटर:
| मद संख्या | क्यूआर-X2020A | क्यूआर-X2030A | क्यूआर-X2040A |
| शक्ति | 2000W | 3000W | 4000W |
| वेल्डिंग क्षेत्र | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| हवा का दबाव | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| आवृत्ति | 20KHz | 20KHz | 20KHz |
| वोल्टेज | 220V | 220V | 220V |
| सींग का वजन | 18 किलो | 22KG | 28 किग्रा |
| सींग का आयाम | 530 * 210 * 230mm | 550 * 220 * 240 मिमी | 550 * 250 * 240 मिमी |
| जनरेटर का आकार | 540 * 380 * 150 मिमी | 540 * 380 * 150 मिमी | 540 * 380 * 150 मिमी |
ऑटोमोटिव वायरिंग हार्नेस अल्ट्रासोनिक वेल्डिंग की सावधानियां:
ऑटोमोबाइल वायर हार्नेस की अल्ट्रासोनिक वेल्डिंग अल्ट्रासोनिक कार्रवाई द्वारा एक बहु-स्ट्रैंड या सिंगल-स्ट्रैंड वायर को तार गाँठ में वेल्ड करना है। लाभ यह है कि टांका लगाने के बाद चालकता अच्छी है, प्रतिरोधकता बेहद कम या शून्य के करीब है; टांका लगाने का समय कम है, और किसी भी प्रवाह, गैस या मिलाप की जरूरत नहीं है।
मोटर वाहन तार दोहन अल्ट्रासोनिक वेल्डिंग पर ध्यान देना चाहिए:
1. यह टिन या तार को गैल्वनाइज करने के लिए सबसे अच्छा है, हालांकि इसे कुछ मामलों में वेल्डेड किया जा सकता है, लेकिन प्रभाव खराब होगा।
2. तार के क्रॉस-सेक्शनल क्षेत्र के अनुसार मॉडल का चयन करें।
3. वायर हार्नेस वेल्डर को प्रत्येक मिलाप संयुक्त के लिए गुणवत्ता निर्णय लेने के लिए अच्छी गुणवत्ता नियंत्रण सॉफ़्टवेयर की आवश्यकता होती है।
4. कंट्रोल मोड एनर्जी कंट्रोल मोड को अपनाता है
लाभ:
एक अल्ट्रासोनिक तार हार्नेस वेल्डर के सबसे महत्वपूर्ण लाभों में से एक इसका कम तापमान है। तापमान की पीढ़ी अपरिहार्य है, यह केवल घर्षण के कारण होता है, जो धातु के पिघलने बिंदु का केवल 1/3 या 1/2 है। चूंकि यह घर्षण गर्मी पीढ़ी है, इसलिए तार की आंतरिक संरचना क्षतिग्रस्त नहीं होती है, इसलिए धातु के तार मूल प्रदर्शन को बरकरार रखते हैं।
विद्युत उत्पादों में प्रयुक्त अधिकांश धातुओं में अच्छी तापीय चालकता होती है, जिससे पिघलने से वेल्ड करना मुश्किल हो जाता है। क्योंकि धातु की सतह से गर्मी जल्दी से नष्ट हो जाती है, इसे वेल्ड को पूरा करने के लिए अधिक गर्मी की आवश्यकता होती है। अल्ट्रासोनिक वेल्डिंग ने इन समस्याओं का सामना नहीं किया। वास्तव में, क्योंकि कोई पिघलता नहीं है, अल्ट्रासोनिक वेल्डिंग की ऊर्जा प्रतिरोध वेल्डिंग की केवल 1/30 है। दूसरे शब्दों में, 3KW की शक्ति वाली पावर वेल्डिंग मशीन उस कार्य को पूरा कर सकती है जिसमें प्रतिरोध वेल्डिंग को 90KVA की आवश्यकता होती है, इसलिए कार्य में लागत भी स्पष्ट है। अल्ट्रासोनिक वेल्डिंग एक यांत्रिक प्रक्रिया है जिसमें वर्कपीस के माध्यम से कोई प्रवाह नहीं होता है, इसलिए धातु की चालकता का कोई प्रभाव नहीं पड़ता है। धातु की सतह आमतौर पर दूषित पदार्थों और ऑक्साइड परतों का पालन करती है। अल्ट्रासोनिक वेल्डिंग का उपयोग धातु की सतह के पूर्व-उपचार के बिना किया जाता है। अल्ट्रासोनिक कंपन सीधे संलग्नक को हटा सकते हैं और उन्हें हटा सकते हैं। अल्ट्रासोनिक वेल्डिंग का एक और महत्वपूर्ण लाभ वर्कपीस का लंबा जीवन है। अल्ट्रासोनिक वायर हार्नेस मशीन के वेल्डिंग हेड में 4 काम करने वाले चेहरे होते हैं, जो बाद के उपकरणों के रखरखाव की लागत को कम करता है।
20Khz अल्ट्रासोनिक वायर हार्नेस विद्युत औद्योगिक के लिए डिजिटल जनरेटर के साथ वेल्डिंग का निर्माण
