| MOQ: | 1 पीसी |
| कीमत: | Negotation |
| standard packaging: | दफ़्ती में भरे |
| Delivery period: | 3 कार्यदिवसों |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 2000pcs |

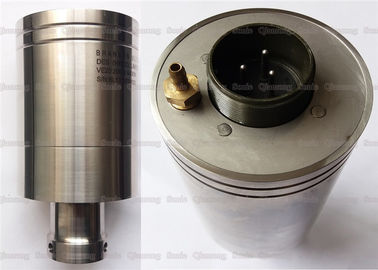

DCX वेल्डिंग सीरीज़ के लिए 20Khz अल्ट्रासोनिक रिप्लेसमेंट ब्रैनसन CR20 पिज़ोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर
विवरण :
कनवर्टर को उपयुक्त नाम दिया गया है क्योंकि यह विद्युत आपूर्ति से विद्युत ऊर्जा प्राप्त करता है और इसे यांत्रिक कंपन में परिवर्तित करता है। 20KHz 2000, 2000X और DCX श्रृंखला बिजली की आपूर्ति के साथ उपयोग के लिए सैन्य शैली कनेक्टर का उपयोग करके ब्रैनसन मॉडल CR-20 के लिए प्रतिस्थापन कनवर्टर।
Piezoelectric सिरेमिक अल्ट्रासोनिक ट्रांसड्यूसर एक विद्युत-यांत्रिक-ध्वनिक ट्रांसड्यूसर है, जो सामग्री की विशेषताओं के माध्यम से विद्युत संकेतों और ध्वनिक संकेतों के बीच ऊर्जा के पारस्परिक रूपांतरण को संदर्भित करता है। पीजोइलेक्ट्रिक सिरेमिक पॉलीक्रिस्टलाइन सामग्री है जो कृत्रिम फायरिंग द्वारा कई क्षेत्रों में लागू किया जा सकता है। बाहरी लोचदार विरूपण और सामग्री की आंतरिक विद्युत समतलता को बाहरी रूप से बाहरी विद्युत क्षेत्र और बाह्य रूप से लागू दबाव द्वारा परिवर्तित किया जाता है, जिसे इलेक्ट्रोस्ट्रिक्टिव प्रभाव कहा जाता है। Sintered फेरोइलेक्ट्रिक्स को एक विद्युत क्षेत्र के ध्रुवीकरण उपचार के अधीन किया जाता है, ताकि अव्यवस्थित आंतरिक ध्रुवीकरण घटना नियमित और आदेशित हो, और पीज़ोइलेक्ट्रिक विशेषताएं उत्पन्न होती हैं।
विशेष विवरण:
| आदर्श | क्यूआर -5020-CR20 |
| आवृत्ति | 20 khz |
| निर्गमन शक्ति | 3300 वाट |
| संयुक्त बोल्ट | 1 / 2-20UNF |
| सिरेमिक डिस्क व्यास | 50 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 18-20nf |
| आयाम | 10 um |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
अल्ट्रासोनिक वेल्डिंग मशीन उपकरण अवलोकन:
अल्ट्रासोनिक वेल्डिंग मशीन को 10-75 kHz की आवृत्ति रेंज में संचालित करने के लिए डिज़ाइन किया गया है, प्रत्येक अपने फायदे और नुकसान के साथ। कम आवृत्तियाँ उच्च शक्ति प्रदान कर सकती हैं, लेकिन उच्च परिचालन आवृत्तियाँ कम क्षति उत्पन्न करती हैं और कम श्रव्य शोर उत्पन्न करती हैं। इन कारणों से, अधिकांश औद्योगिक उपकरण 20-40 kHz पर काम करते हैं। तालिका 8.3 विभिन्न आवृत्तियों पर अधिकांश औद्योगिक उपकरणों की सामान्य बिजली क्षमताओं को सूचीबद्ध करती है और उस आवृत्ति पर परिचालन के मुख्य फायदे और नुकसान हैं।
क्योंकि सभी औद्योगिक उपकरणों को एक विशिष्ट आवृत्ति पर प्रतिध्वनित करने के लिए डिज़ाइन किया गया है, यह उपकरण के संचालन की आवृत्ति, विशेष रूप से घटकों (कन्वर्टर्स, ट्रांसफार्मर और वेल्डिंग हेड) और बिजली की आपूर्ति की ऑपरेटिंग आवृत्ति को बदल नहीं सकता है। हालाँकि, संचरण को विभिन्न आवृत्तियों पर अपेक्षाकृत उच्च शक्ति (2000W / कनवर्टर) करने के लिए समायोजित किया जा सकता है। यह भी ध्यान दिया जाना चाहिए कि चूंकि कंपन घटक के अंदर सबहार्मोनिक्स का उत्पादन करता है, भले ही मशीन मानव कान (लगभग 18 kHz) की तुलना में उच्च आवृत्ति पर संचालित हो, शोर अभी भी उत्पन्न होता है। उच्च आवृत्ति, छोटा प्रभाव।
अधिकांश अल्ट्रासोनिक वेल्डिंग उपकरण दो डिजाइन अवधारणाओं में से एक का अनुसरण करते हैं: 1 मॉड्यूलर सिस्टम, 2 एकीकृत सिस्टम।
मॉड्यूलर सिस्टम में, कंट्रोल यूनिट और पावर सप्लाई को ट्रांसमिशन से अलग किया जाता है। मॉड्यूलर सिस्टम का उपयोग अक्सर तब किया जाता है जब उच्च स्तर के नियंत्रण की आवश्यकता होती है और जब प्रारंभिक उपकरण निर्माताओं को पैकेजिंग की आवश्यकता होती है। एकीकृत प्रणाली कम खर्चीली हैं, लेकिन कम नियंत्रण है।
DCX वेल्डिंग सीरीज़ के लिए 20Khz अल्ट्रासोनिक रिप्लेसमेंट ब्रैनसन CR20 पिज़ोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर
|
|
