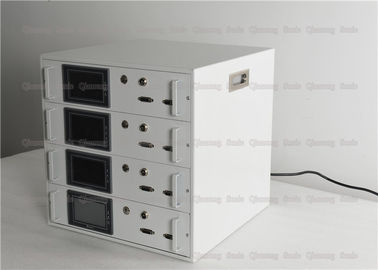

वेल्डिंग आयाम ट्रांसड्यूसर और बूस्टर वेल्डिंग के लिए इलेक्ट्रिक डिजिटल अल्ट्रासोनिक ट्रांसड्यूसर चालक

वेल्डिंग आयाम ट्रांसड्यूसर और बूस्टर के लिए 20Khz अल्ट्रासोनिक इलेक्ट्रिक डिजिटल ड्राइवर

विवरण:

अल्ट्रासोनिक शक्ति स्रोतों को अक्सर अल्ट्रासोनिक स्रोतों, अल्ट्रासोनिक जनरेटर और अल्ट्रासोनिक इलेक्ट्रॉनिक्स बक्से के रूप में जाना जाता है। यह उच्च शक्ति के अल्ट्रासाउंड सिस्टम का एक प्रमुख घटक है। इसका कार्य अल्ट्रासोनिक ट्रांसड्यूसर को काम करने के लिए उच्च-शक्ति उच्च-आवृत्ति एसी सिग्नल उत्पन्न करना है। उच्च-गुणवत्ता वाली ड्राइविंग बिजली की आपूर्ति को उच्च-शक्ति वाले अल्ट्रासोनिक सिस्टम के स्थिर और सुरक्षित संचालन को सुनिश्चित करना चाहिए। उसी समय, इसे वास्तविक समय में ऑपरेटिंग आवृत्ति, भार शक्ति, कैपेसिटिव रिएक्शन, प्रतिबाधा और ट्रांसड्यूसर के अन्य मापदंडों की निगरानी करना चाहिए, और उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार बिजली ले जा सकता है। आयाम और संचालन मोड जैसे मापदंडों का समायोजन।

काम सिद्धांत :

एक अल्ट्रासोनिक पावर स्रोत, जिसे एक अल्ट्रासोनिक जनरेटर के रूप में भी जाना जाता है, एक अल्ट्रासोनिक ट्रांसड्यूसर को अल्ट्रासोनिक ऊर्जा उत्पन्न करने और प्रदान करने के लिए एक उपकरण है। इसका उद्देश्य हमारे मुख्यों (220V या 380V, 50 हर्ट्ज या 60 हर्ट्ज) को एक हाई-फ़्रीक्वेंसी AC सिग्नल में बदलना है जो कि अल्ट्रासोनिक ट्रांसड्यूसर के साथ मेल खा सकता है। यह संकेत या तो एक साइनसोइडल सिग्नल या स्पंदित संकेत हो सकता है।

अल्ट्रासोनिक पावर स्रोत के डिजाइन में, जनरेटर और ट्रांसड्यूसर का मिलान डिजाइन बहुत महत्वपूर्ण है। बुद्धिमान अल्ट्रासोनिक जनरेटर का डिज़ाइन मोटे तौर पर निर्धारित करता है कि अल्ट्रासोनिक डिवाइस सामान्य रूप से और कुशलता से काम कर सकता है या नहीं। ट्रांसड्यूसर के अल्ट्रासोनिक एपिसोड के मिलान में दो पहलू शामिल हैं: प्रतिबाधा मिलान और ट्यूनिंग मिलान। प्रतिबाधा मिलान ट्रांसड्यूसर के प्रतिबाधा को एक इष्टतम भार में बदल देता है, अर्थात, प्रतिबाधा परिवर्तन। ट्यूनिंग मिलान चरण में ट्रांसड्यूसर के पार वोल्टेज और करंट की अनुमति देता है, जिसके परिणामस्वरूप उच्चतम दक्षता होती है, जबकि श्रृंखला अनुनाद ट्रांसड्यूसर भर में वोल्टेज में सुधार करता है, जो कि पीजोइलेक्ट्रिक ट्रांसड्यूसर के लिए फायदेमंद है।

विशेष विवरण:

अल्ट्रासोनिक जनरेटर के सामान्य दोष इस प्रकार हैं:

1. अल्ट्रासाउंड के बिना, पावर स्विच संकेतक प्रदर्शित नहीं किया जाता है, और प्रशंसक सामान्य रूप से चल रहा है।

1) जाँच करें कि क्या शुद्ध पुल क्षतिग्रस्त है। विधि इस प्रकार है: पॉइंटर मल्टीमीटर को × 10K ब्लॉक से समायोजित किया जाता है, ब्लैक मीटर पेन रेक्टिफायर ब्रिज के पॉजिटिव पोल से जुड़ा होता है, और लाल टेस्ट पेन क्रमशः एसी टर्मिनल से जुड़ा होता है, चाहे दो पिन हों चालू किया गया, और फिर सुधारक पुल को बदल दिया गया, अन्यथा अगले चरण की जाँच की जाती है।

2) जाँच करें कि क्या मुख्य संधारित्र क्षतिग्रस्त है। यदि हाँ, संधारित्र को बदलें।

3) जाँच करें कि बिजली ट्यूब क्षतिग्रस्त है या नहीं। विधि इस प्रकार है: पॉइंटर मल्टीमीटर को × 10K ब्लॉक से समायोजित किया जाता है, ब्लैक पेन को पावर ट्यूब के 2 पिन से जोड़ा जाता है, और लाल टेस्ट पेन क्रमशः 1 और 3 पिन से जुड़ा होता है, और पावर ट्यूब प्रतिस्थापित किया जाता है, अन्यथा राज्य बहाल हो जाता है।

2. अल्ट्रासाउंड के बिना, पावर स्विच संकेतक प्रकाश नहीं करता है, और प्रशंसक चालू नहीं होता है।

1) चेक करें कि पावर स्विच क्षतिग्रस्त है या नहीं। यदि हाँ, तो पावर स्विच को बदलें, अन्यथा अगले चरण की जांच करें।

2) जांचें कि क्या पंखा खराब हो गया है। यदि हाँ, तो पंखे को बदल दें।

3. अल्ट्रासाउंड के बिना, पावर स्विच संकेतक रोशनी करता है और प्रशंसक सामान्य रूप से चल रहा है।

1) आउटपुट केबल निकालें, बिजली चालू करें, पावर को अधिकतम तक समायोजित करें, 1000V का आदान-प्रदान करने के लिए मल्टीमीटर का उपयोग करें, आउटपुट पर वोल्टेज को मापें, आमतौर पर लगभग 1000 वी। यदि वोल्टेज है, तो जनरेटर ठीक है, आउटपुट केबल में प्लग करें, चरण की जांच करें, अगर कोई वोल्टेज नहीं है, तो अगले चरण की जांच करें।

2) मुख्य संधारित्र या सही करनेवाला पुल के सकारात्मक या नकारात्मक आउटपुट को मापने के लिए मल्टीमीटर डीसी 1000 वी फ़ाइल का उपयोग करें।
