| MOQ: | 1 इकाई |
| कीमत: | Negotation |
| standard packaging: | लकड़ी के कार्टन में पैक |
| Delivery period: | 15 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 1000 पीसीएस |
अल्ट्रासोनिक तार हार्नेस वेल्डिंग मशीन कनेक्टर, आदि तांबे के तार और एल्यूमीनियम तार वेल्डिंग व्यापक रूप से ऑटोमोबाइल, इलेक्ट्रॉनिक उपकरणों, मोटर्स, संचार उपकरण, यांत्रिक उपकरण, इंस्ट्रूमेंटेशन और अन्य उद्योगों में उपयोग किया जाता है।
पैरामीटर:
| मद संख्या | क्यूआर-X2020A | क्यूआर-X2030A | क्यूआर-X2040A |
| शक्ति | 2000W | 3000W | 4000W |
| वेल्डिंग क्षेत्र | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| हवा का दबाव | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| आवृत्ति | 20KHz | 20KHz | 20KHz |
| वोल्टेज | 220V | 220V | 220V |
| सींग का वजन | 18 किलो | 22KG | 28 किग्रा |
| सींग का आयाम | 530 * 210 * 230mm | 550 * 220 * 240 मिमी | 550 * 250 * 240 मिमी |
| जनरेटर का आकार | 540 * 380 * 150 मिमी | 540 * 380 * 150 मिमी | 540 * 380 * 150 मिमी |
संरचना:

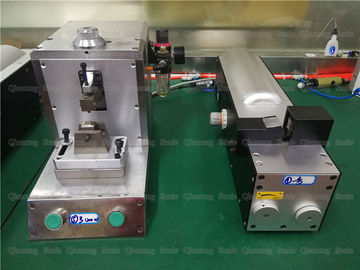

अल्ट्रासोनिक तार हार्नेस वेल्डिंग मशीन में दो भाग होते हैं: मशीन और अल्ट्रासोनिक पावर जनरेटर।
1. मशीन मशीन में एक चेसिस, एक गाइड पोस्ट, एक ट्रांसड्यूसर, एक वायवीय प्रणाली, एक पीसी सर्किट और एक निचला सांचा होता है।
2. ध्वनिक घटक ध्वनिक घटक में दो भाग होते हैं: ट्रांसड्यूसर और वेल्डिंग सिर। ट्रांसड्यूसर एक पीजोइलेक्ट्रिक वाइब्रेटर का उपयोग करता है जो विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करता है। कनवर्टर सर्किट में ट्रांसफार्मर के अनुरूप है और एक यांत्रिक भिगोना परिवर्तन और आयाम प्रवर्धन के रूप में कार्य करता है। वेल्डिंग सिर को वेल्डिंग आवश्यकताओं और वेल्ड के आकार के अनुसार डिज़ाइन किया गया है। यह एक माध्यमिक प्रतिबाधा परिवर्तन और आयाम प्रवर्धन के रूप में भी कार्य करता है। संरचना और आकार से, वेल्डिंग सिर जटिल नहीं है, लेकिन इसके लिए सबसे अच्छा डिजाइन, सबसे अच्छी सामग्री और सर्वश्रेष्ठ प्रसंस्करण प्रौद्योगिकी की आवश्यकता होती है। जटिल आकार और बड़े आयामों के साथ वेल्डिंग सिर को डिजाइन करना मुश्किल है और आमतौर पर निर्माता द्वारा डिज़ाइन किया जाता है।
3. हवा के दबाव प्रणाली के वायु दबाव प्रणाली को संपीड़ित हवा द्वारा संचालित किया जाता है। सॉलोनॉइड वाल्व का उपयोग सर्किट को स्विच करने के लिए किया जाता है, और सिलेंडर पिस्टन को वेल्डिंग सिर को ऊपर और नीचे ले जाने के लिए प्रेरित किया जाता है। दबाव नियामक का उपयोग हवा के दबाव को नियंत्रित करने के लिए किया जाता है, और उठाने की गति को नियंत्रित करने के लिए एक तरफा थ्रॉटल वाल्व का उपयोग किया जाता है।
4, नियंत्रण सर्किट
नियंत्रण सर्किट वेल्डिंग प्रक्रिया पर कार्यक्रम नियंत्रण करता है। पैनल पर फ़ंक्शन कुंजियां वेल्डिंग की विभिन्न वस्तुओं के अनुसार वेल्डिंग समय निर्धारित कर सकती हैं, देरी समय, और फिर पैर स्विच पर कदम, वेल्डिंग मशीन स्वचालित रूप से एक वेल्डिंग प्रक्रिया को पूरा करेगी।
5. अल्ट्रासोनिक पावर जेनरेटर अल्ट्रासोनिक पावर हॉर्न ध्वनिक घटकों को विद्युत शक्ति प्रदान करता है। चूंकि ध्वनिक घटक की प्रतिध्वनि आवृत्ति और प्रतिबाधा सोल्डरिंग प्रक्रिया के दौरान बहुत भिन्न होगी, अल्ट्रासोनिक पावर हॉर्न में आवृत्ति को स्वचालित रूप से ट्रैक करने की क्षमता होनी चाहिए, और आउटपुट पावर स्वचालित रूप से लोड द्वारा समायोजित की जाती है। NC-3000 अल्ट्रासोनिक धातु स्पॉट वेल्डिंग मशीन अपने उत्तेजना दोलन को गोद लेती है; चरण विधि स्वचालित आवृत्ति ट्रैकिंग; निरंतर कंपन गति नियंत्रण।
तांबे और एल्यूमीनियम तारों की 4000w अल्ट्रासोनिक पर्यावरण संरक्षण वेल्डिंग
