| MOQ: | 1 पीसी |
| कीमत: | Negotation |
| standard packaging: | दफ़्ती में भरे |
| Delivery period: | 3 कार्यदिवसों |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 2000pcs |
विवरण :
रिप्लेसमेंट कन्वर्टर ब्रान्सन 803 कन्वर्टर के लिए। 187p बिजली की आपूर्ति (801 एक्ट्यूएटर के साथ) और मॉडल 8700 प्रेस के साथ उपयोग के लिए। कनवर्टर एक बूस्टर पर पिरोया जाता है, जो बढ़ जाता है, घट जाता है या बस कनवर्टर के चेहरे से सींग या सोनोट्रोड तक आंदोलन की मात्रा को स्थानांतरित करता है जैसा कि हम इसे कहते हैं।
अल्ट्रासोनिक कन्वर्टर्स और अल्ट्रासोनिक ट्रांसड्यूसर एक ही में हैं। कन्वर्टर्स या ट्रांसड्यूसर सभी एक ही काम करते हैं ... विद्युत ऊर्जा को यांत्रिक आंदोलन में परिवर्तित करते हैं ... इसलिए हमारे पास विद्युत आवेश को आवृत्तियों पर सिरेमिक की सतह पर पेश किया जा रहा है, जो बदले में हमें कनवर्टर पर एक आंदोलन या कंपन देता है। ।
विशेष विवरण:
| आदर्श | क्यूआर-B803 |
| आवृत्ति | 20 khz |
| निर्गमन शक्ति | 2000 वॉट |
| संयुक्त बोल्ट | 1 / 2-20UNF |
| सिरेमिक डिस्क व्यास | 50 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 11-12nf |
| आयाम | 10 um |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
अल्ट्रासोनिक प्लास्टिक वेल्डिंग पानी, गैस-तंग फ्यूज लाइन (वेल्ड तार) डिजाइन:
जब हम चाहते हैं कि उत्पाद पानी और वायुरोधन के कार्य को प्राप्त करे, तो स्थिति और अल्ट्रासोनिक पिघलने की रेखा सफलता या विफलता की कुंजी है। इसलिए, उत्पाद के डिजाइन में, जैसे: स्थिति, सामग्री, मांस की मोटाई, और अल्ट्रासोनिक पिघलने लाइन निरपेक्ष संबंध के संबंधित अनुपात। सामान्य पानी और वायुरोधी आवश्यकताओं में, फ्यूज़ लाइन की ऊँचाई 0.5 ~ 0.8m / m (उत्पाद की मोटाई के आधार पर) की सीमा में होनी चाहिए, जैसे कि 0.5m / m से नीचे, जलसंकट के कार्य को प्राप्त करने के लिए, जब तक स्थिति सेटिंग बहुत मानक नहीं है, और मांस की मोटाई 5 मीटर / मी या अधिक है, अन्यथा प्रभाव अच्छा नहीं है। जिस तरह से पानी-तंग उत्पादों को आम तौर पर अल्ट्रासोनिक वेवगाइड फ्यूज के साथ तैनात करने की आवश्यकता होती है, वह इस प्रकार है:
यह बड़े उत्पादों के निर्विवाद और संलयन के लिए उपयुक्त है। संपर्क कोण 45 °, x = w / 2, और d = 0.3 ~ 0.8 मिमी है।
स्टेप्ड टिप प्रकार: वॉटरटाइटनेस और प्रोट्रूशन या क्रैकिंग की रोकथाम के लिए उपयुक्त है। संपर्क सतह का कोण 45 °, x = w / 2, और d = 0.3 ~ 0.8 मिमी है।
पीक-टू-वैली: वॉटरटाइट और उच्च-शक्ति वेल्डिंग के लिए उपयुक्त, डी = 0.3 ~ 0.6 मिमी आंतरिक संपर्क सतह एच की ऊंचाई आकार के आधार पर भिन्न होती है, लेकिन एच लगभग 1 ~ 2 मिमी है।
उत्पाद का अल्ट्रासोनिक ऑपरेशन पानी और वायुरोधीता प्राप्त नहीं कर सकता है। अल्ट्रासोनिक पिघलने की रेखा, स्थिरता की स्थिति और उत्पाद की स्थिति जैसे कारकों के अलावा, अल्ट्रासोनिक सेटिंग के लिए स्थितियां भी एक प्रमुख कारण हैं। यहां हम एक और कारण (गलाने की स्थिति) में गहराई से तल्लीन करते हैं जो पानी और वायुरोधी प्रज्वलित करता है। जब हम अल्ट्रासोनिक वेल्डिंग को लागू करते हैं, तो दक्षता प्राप्त करना सबसे बुनियादी लक्ष्य है, लेकिन यह अक्सर दक्षता की अनिवार्यता की अनदेखी करता है। दो घटनाएं हैं:
सबसे पहले, अवरोही गति, बफरिंग बहुत तेज़: इस गठन की गति, ताकि गतिशील दबाव और गुरुत्वाकर्षण त्वरण अल्ट्रासोनिक फ्यूज लाइन को समतल कर देगा, ताकि फ्यूज़ लाइन पिघलने की भूमिका नहीं निभा सके, एक छद्म चरण वेल्डिंग का निर्माण ।
दूसरा, वेल्डिंग का समय बहुत लंबा है: लंबे समय तक तापीय ऊर्जा प्राप्त करने वाले प्लास्टिक उत्पाद, न केवल प्लास्टिक सामग्री पिघल जाती है, बल्कि प्लास्टिक ऊतक कोकिंग घटना, रेत के छेद, पानी या गैस का उत्पादन भी होता है जो रेत के छेद में प्रवेश करता है । सामान्य उत्पादन तकनीक की खोज के लिए यह सबसे कठिन जगह है।

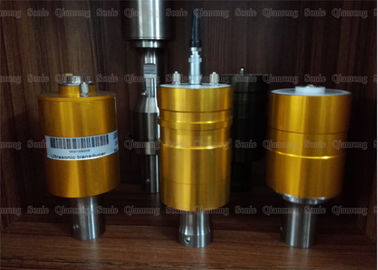

हाई पावर अल्ट्रासोनिक रिप्लेसमेंट ट्रांसड्यूसर 20Khz 2000w ब्रैनसन 803
|
|
