ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-6015-6BD |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | दफ़्ती में भरे |
| प्रसव के समय: | 3 कार्यदिवसों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000pcs |
| उत्पाद का नाम: | अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर | आवृत्ति: | 15 KHz |
|---|---|---|---|
| उत्पादन शक्ति: | 3600 वाट है | संयुक्त बोल्ट: | 1 / 2-20UNF |
| सिरेमिक डिस्क व्यास: | 60 मिमी | सिरेमिक डिस्क की मात्रा: | 6PCS |
| समाई: | 19-22.5nf | आयाम: | 10 um |
| प्रमुखता देना: | अल्ट्रासोनिक उच्च शक्ति ट्रांसड्यूसर,पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर |
||

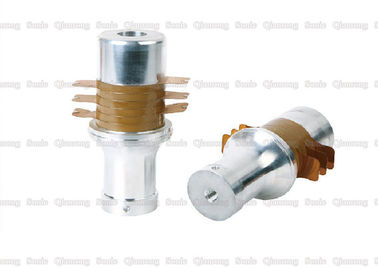

अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर के 60 मिमी व्यास पिज़ोइलेक्ट्रिक सिरेमिक
विवरण:
ध्वनि तरंगें किसी वस्तु के यांत्रिक कंपन अवस्था (या ऊर्जा) के प्रसार का रूप हैं। तथाकथित कंपन पदार्थ के द्रव्यमान बिंदु के पारस्परिक गति के रूप में संदर्भित करता है जो इसकी संतुलन स्थिति के पास है। उदाहरण के लिए, ड्रम की सतह के खटखटाने के बाद, यह ऊपर और नीचे कंपन करता है। यह कंपन अवस्था हवा के माध्यम से सभी दिशाओं में फैलती है, जो ध्वनि तरंगें हैं। अल्ट्रासोनिक का मतलब है कि कंपन की आवृत्ति 20,000 हर्ट्ज से अधिक है, और प्रति सेकंड (आवृत्ति) कंपन की संख्या बहुत अधिक है, मानव कान (20000 हर्ट्ज) की ऊपरी सीमा से अधिक है। लोग इस अश्रव्य ध्वनि तरंग को अल्ट्रासोनिक कहते हैं। अल्ट्रासाउंड और श्रव्य ध्वनि अनिवार्य रूप से समान हैं। उनके पास यांत्रिक कंपन का एक सामान्य तरीका है, जो आमतौर पर अनुदैर्ध्य तरंगों के रूप में लोचदार माध्यम में प्रचारित होता है। यह ऊर्जा प्रसार का एक रूप है, और अंतर यह है कि अल्ट्रासोनिक आवृत्ति अधिक है। तरंग दैर्ध्य कम है, और यह एक निश्चित दूरी के भीतर एक सीधी रेखा के साथ अच्छी स्थिरता और प्रत्यक्षता है। वर्तमान में, पेट के अल्ट्रासाउंड इमेजिंग के लिए उपयोग की जाने वाली आवृत्ति रेंज 2 और 5 मेगा हर्ट्ज के बीच है, और आमतौर पर 3 से 3.5 मेगाहर्ट्ज़ (प्रति सेकंड कंपन) है। 1 समय 1 हर्ट्ज, 1 मेगा हर्ट्ज = 10 ^ 6 हर्ट्ज है, अर्थात प्रति गर्म प्लेट मशीन में 1 मिलियन कंपन, और श्रव्य तरंगों की आवृत्ति 16-20,000 हर्ट्ज के बीच है)
विशेष विवरण:
| आदर्श | क्यूआर-6015-6BD |
| आवृत्ति | 15 khz |
| निर्गमन शक्ति | 3600 वाट है |
| संयुक्त बोल्ट | 1 / 2-20UNF |
| सिरेमिक डिस्क व्यास | 60 मिमी |
| सिरेमिक डिस्क की मात्रा | 6pcs |
| समाई | 19-22.5nf |
| आयाम | 10 um |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
आवेदन:
अल्ट्रासोनिक सफाई अनुप्रयोगों के लिए इलेक्ट्रॉनिक्स उद्योग सबसे शुरुआती और सबसे लोकप्रिय उद्योग है।
इलेक्ट्रॉनिक उपकरणों की सफाई: इलेक्ट्रॉनिक घटक, जैसे सेमीकंडक्टर ट्यूब के लिए हाउसिंग, आईसी के लिए आवास, क्रिस्टल के लिए आवास, रिले के लिए आवास और ट्यूब धारक।
इलेक्ट्रॉनिक घटकों की सब्सट्रेट सफाई: इलेक्ट्रॉनिक घटकों का आधार सेमीकंडक्टर सामग्री से बना होता है और धातु या प्लास्टिक के आवास में समझाया जाता है। पैकेजिंग से पहले, न केवल आवास को साफ किया जाना चाहिए, बल्कि सब्सट्रेट को भी साफ करना होगा, जैसे कि आईसी चिप, रोकनेवाला, क्रिस्टल, अर्धचालक, मूल फिल्म सर्किट, आदि।
पीसीबी बोर्ड की सफाई: चीन में अधिकांश इलेक्ट्रॉनिक्स उद्योग पीसीबी का उपयोग करते हैं। टांका लगाने वाले पीसीबी घटकों के लिए उपयोग किए जाने वाले फ्लक्स को पानी में घुलनशील, रोसिन-आधारित और नो-क्लीन प्रकारों में विभाजित किया गया है। पहले दो का उपयोग किया जाता है। अल्ट्रासोनिक सफाई का उपयोग किया जाता है (और कई को शराब से धोया जाता है)। नो-क्लीन प्रकार को सिद्धांत रूप में साफ नहीं किया जाना चाहिए। हालांकि, दुनिया में अधिकांश निर्माताओं को अभी भी सफाई की आवश्यकता होती है, भले ही वे नो-क्लीन फ्लक्स सोल्डरिंग घटकों का उपयोग करें। विशेष रूप से, उच्च-घनत्व वाले पीसीबी और उच्च-घनत्व वाले आईसी, अल्ट्रासोनिक सफाई का उपयोग नहीं करते हैं या नहीं करते हैं, जिससे उच्च-घनत्व लाइनों और आईसी आउटलेट के बीच धूल का सोखना होगा। आर्द्रता अधिक होने के बाद, उच्च घनत्व वाली रेखाएं और पैर होने का खतरा होता है। शॉर्ट सर्किट होता है और एक फॉल्ट आता है, और एक बार जब वातावरण सूख जाता है, तो शॉर्ट सर्किट फॉल्ट अपने आप गायब हो जाता है, और इस तरह की गलती को ढूंढना आसान नहीं होता है। इसलिए, पूरे विश्व में इलेक्ट्रॉनिक मशीन कारखाने पीसीबी बोर्डों की अल्ट्रासोनिक सफाई पर जोर देते हैं। चीन में, सैन्य इलेक्ट्रॉनिक्स पूर्ण मशीन कारखाने ने बढ़ावा देना शुरू कर दिया है, और उत्पाद की विश्वसनीयता में सुधार और बिक्री के बाद सेवा लागत को कम करने के दोहरे लाभ प्राप्त किए हैं।
कनेक्टर्स, कनेक्टर्स, एडेप्टर आदि के उत्पादन में, चढ़ाना और असेंबली से पहले इसे साफ किया जाना चाहिए। अन्यथा, इन इकट्ठे भागों पर लगाए गए धूल और तेल इसके विद्युत और इन्सुलेट गुणों को प्रभावित करेंगे, विशेष रूप से कुछ जटिल बहु-कोर। यह विशेष रूप से कनेक्टर्स के लिए सच है।
इलेक्ट्रॉनिक सामग्री के प्रसंस्करण के बाद सफाई: इलेक्ट्रॉनिक सामग्री जैसे वेफर्स, सिलिकॉन वेफर्स और पाईज़ोइलेक्ट्रिक सिरेमिक शीट घटक निर्माताओं को आपूर्ति की जाने वाली उत्पाद हैं। कारखाने छोड़ने से पहले उनके उत्पादों को साफ किया जाना चाहिए, खासकर उन निर्माताओं के लिए जो अपना मुंह बनाते हैं। कठिन, अल्ट्रासोनिक सफाई सबसे प्रभावी तरीका है।
अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर के 60 मिमी व्यास पिज़ोइलेक्ट्रिक सिरेमिक
