ग्राहकों को जीतने के लिए अच्छे विश्वास में, अल्ट्रासोनिक अनुप्रयोग पर ध्यान दें
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QRsonic |
| प्रमाणन: | CE |
| मॉडल संख्या: | क्यूआर-5015-4BZ |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | Negotation |
| पैकेजिंग विवरण: | दफ़्ती में भरे |
| प्रसव के समय: | 3 कार्यदिवसों |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000pcs |
| उत्पाद का नाम: | अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर | आवृत्ति: | 15 KHz |
|---|---|---|---|
| उत्पादन शक्ति: | 1800 वाट | संयुक्त बोल्ट: | M18 * 1.5 |
| सिरेमिक डिस्क व्यास: | 50 मिमी | सिरेमिक डिस्क की मात्रा: | 4PCS |
| समाई: | 11-16nf | आयाम: | 10 um |
| प्रमुखता देना: | पीजोइलेक्ट्रिक सिरेमिक ट्रांसड्यूसर,उच्च आवृत्ति अल्ट्रासाउंड ट्रांसड्यूसर |
||

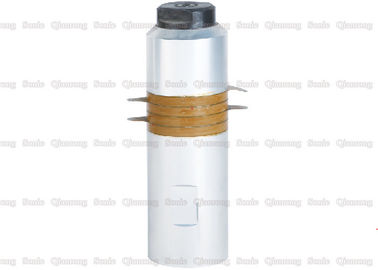

1800W 15Khz अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर M18 1.5 कनेक्टेड स्क्रू के साथ
अल्ट्रासोनिक ट्रांसड्यूसर रचना:
ट्रांसड्यूसर में एक हाउसिंग, एक मैचिंग लेयर, एक पीज़ोकेमिकल डिस्क ट्रांसड्यूसर, एक बैकिंग, एक एक्सट्रैक्शन केबल और एक सिंबल ऐरे रिसीवर होता है। पाईज़ोइलेक्ट्रिक सिरेमिक डिस्क ट्रांसड्यूसर ध्रुवीकरण दिशा ध्रुवीकरण के साथ PZT-5 पीज़ोइलेक्ट्रिक सामग्री से बना है। Cymbal array रिसीवर में 8 से 16 Cymbal ट्रांसड्यूसर, दो मेटल रिंग और रबर गैस्केट शामिल हैं। पीज़ोइलेक्ट्रिक सिरेमिक डिस्क ट्रांसड्यूसर का उपयोग अल्ट्रासोनिक संकेतों को प्रसारित करने और प्राप्त करने के लिए एक बुनियादी अल्ट्रासोनिक ट्रांसड्यूसर के रूप में किया जाता है; एक Cymbal सरणी रिसीवर ट्रांसड्यूसर बैंड के बाहर डिस्क डॉपलर इको सिग्नल प्राप्त करने के लिए एक अल्ट्रासोनिक रिसीवर के रूप में डिस्क पीजोइलेक्ट्रिक ट्रांसड्यूसर के ऊपर स्थित है। आविष्कार की कार्य दूरी 35 मीटर से अधिक है, आवृत्ति बैंडविड्थ 10 kHz तक पहुंच जाता है, और उच्च गति पर चलने वाले लंबी दूरी के लक्ष्य का पता लगाया जा सकता है।
विशेष विवरण:
| आदर्श | क्यूआर-5015-4BZ |
| आवृत्ति | 15 khz |
| निर्गमन शक्ति | 1800 वाट |
| संयुक्त बोल्ट | M18 * 1.5 |
| सिरेमिक डिस्क व्यास | 50 मिमी |
| सिरेमिक डिस्क की मात्रा | 4 पीस |
| समाई | 11-16nf |
| आयाम | 10 um |
| आवेदन | प्लास्टिक वेल्डिंग मशीन |
अल्ट्रासोनिक ट्रांसड्यूसर ऑपरेटिंग तापमान:
अल्ट्रासोनिक ट्रांसड्यूसर गर्मी का उपयोग करते समय उत्पन्न करते हैं, जो मुख्य रूप से तीन कारणों से होता है। एक यह है कि वर्कपीस द्वारा गर्म या अल्ट्रासोनिक रूप से इलाज की जाने वाली सामग्री गर्म हो जाएगी, या मोल्ड (टूल हेड) और हॉर्न लंबे समय तक गर्म रहेगा, और इस गर्मी को ट्रांसड्यूसर में स्थानांतरित किया जाएगा। दूसरा ट्रांसड्यूसर का पावर लॉस है। चूंकि ऊर्जा रूपांतरण दक्षता 100% नहीं है, इसलिए खोई गई ऊर्जा अनिवार्य रूप से गर्मी में परिवर्तित हो जाती है। तापमान वृद्धि अल्ट्रासोनिक ट्रांसड्यूसर मापदंडों को बदलने का कारण बनेगी, और धीरे-धीरे सर्वश्रेष्ठ मिलान स्थिति में बदल जाएगी। क्या अधिक गंभीर है कि तापमान में वृद्धि के कारण पीजोइलेक्ट्रिक सिरेमिक वेफर का प्रदर्शन बिगड़ जाएगा। यह बदले में अल्ट्रासोनिक ट्रांसड्यूसर को खराब करने और अधिक तेज़ी से गर्मी का कारण बनता है, जो एक दुष्चक्र है। इसलिए, हमें अल्ट्रासोनिक ट्रांसड्यूसर को एक अच्छी शीतलन स्थिति देनी चाहिए, आमतौर पर कमरे के तापमान और वायु शीतलन पर; यदि आवश्यक हो, तो ठंडी हवा का ठंडा उपयोग भी किया जा सकता है। सामान्य परिस्थितियों में, इन दो बिंदुओं के कारण तापमान में वृद्धि भी सामान्य है, और सामान्य शीतलन की स्थिति में, कोई बड़ी समस्या नहीं होगी।
1800W 15Khz अल्ट्रासोनिक वेल्डिंग ट्रांसड्यूसर M18 1.5 कनेक्टेड स्क्रू के साथ
